Busway sandwich basse tension

En raison de sa structure compacte, de son excellente dissipation thermique et de sa robuste capacité de transport de courant, la barre omnibus sandwich basse tension est devenue le choix courant dans les systèmes de distribution d'énergie modernes.

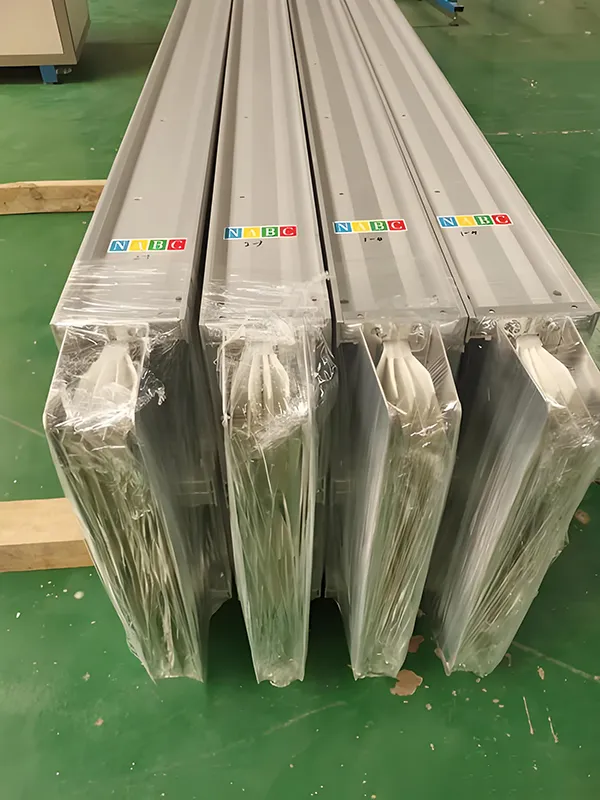

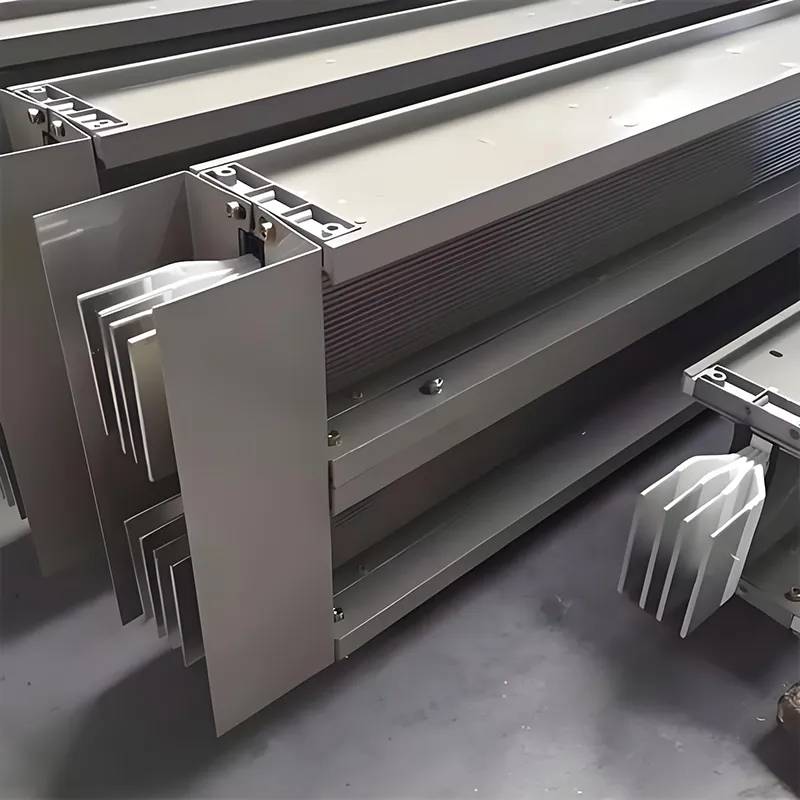

Structure de base et configuration de l'isolation

•Matériau du conducteur : Cuivre électrolytique de haute pureté (pureté ≥ 99,9 %) ; la surface peut être éventuellement plaquée argent ou étamée pour améliorer la conductivité et la résistance à l'oxydation.

Matériaux d'isolation :

•Type standard : utilise des matériaux isolants de classe B ou supérieure (résistance à la température : 130 °C) — tels qu'un film de polyester, un ruban de mica, etc. — pour garantir une fiabilité opérationnelle à long terme.

•Type résistant au feu : utilise une couche composite de ruban de mica et de caoutchouc de silicone céramifiant, capable de maintenir les performances d'isolation même à des températures élevées allant de 600°C à 1 000°C.

•Type étanche/résistant à la corrosion : comporte une encapsulation via un moulage en polyester-imide ou résine époxy de classe H ; la classe d'isolation atteint la classe H (180°C), offrant une durée de vie supérieure à 50 ans.

• Caractéristiques de la structure « sandwich » : les conducteurs de phase sont étroitement empilés et comprimés sans aucun entrefer ; l'ensemble est entièrement encapsulé et moulé sous pression, réduisant considérablement la réactance et la chute de tension.

Paramètres électriques et de sécurité clés

Élévation de température et contrôle des performances thermiques

Limites d'augmentation de la température (à une température ambiante de 40°C) :

Bornes de connexion : ≤ 60 K (soit un maximum de 100°C)

Boîtier métallique : ≤ 30 K (soit un maximum de 70°C)

Surface d'isolation : ≤ 40 K (soit un maximum de 80°C)

Mécanisme de dissipation thermique :

La chaleur générée par les conducteurs est conduite à travers la couche isolante jusqu'au boîtier métallique, où elle est ensuite dissipée par convection et rayonnement.

Le boîtier en alliage d'aluminium présente une conception d'ailettes de dissipateur thermique intégrée, qui améliore l'efficacité de la dissipation thermique de plus de 30 %.

Limites d'endurance thermique :

Type standard : Température de fonctionnement à long terme ≤ 130°C

Type résistant au feu : Capable de maintenir une alimentation continue pendant plus de 90 minutes à 960°C

Type en résine coulée : Capable d'un fonctionnement stable dans une plage de températures environnementales de -40°C à 130°C

Classe de protection (code IP) et environnements applicables

Caractéristiques mécaniques et d'installation

Matériau du boîtier :

Alliage d'aluminium : léger, résistant à la corrosion et offre une excellente dissipation thermique ; convient pour une utilisation comme conducteur de terre de protection (PE).

Acier laminé à froid : haute résistance structurelle ; lorsqu'il est recouvert d'une peinture ignifuge, il convient aux applications résistantes au feu.

Moulage de résine : comporte un boîtier non métallique et offre une "protection à quatre voies" complète : imperméabilisation, résistance à la corrosion, résistance aux explosions et protection contre la poussière.

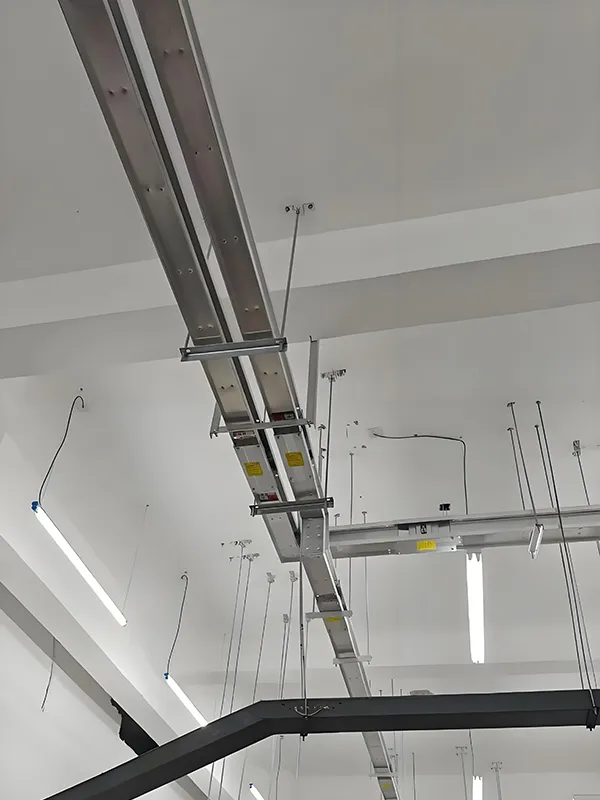

Méthode d'installation :

Prend en charge le montage en suspension horizontale ou verticale, avec une plage de tolérance réglable de ± 4 mm.

Espacement des supports/supports : ≤3 m pour les sections droites ; ≤1,5 m pour les sections courbes.

Technologie de connexion :

Connexion rapide à un seul boulon : équipée d'un mécanisme de contrôle de couple pour garantir une résistance de contact minimale.

Connecteurs intelligents : prennent en charge les capacités de surveillance de la maintenance, réduisant ainsi le risque de panne opérationnelle.

Extension des technologies spécialisées

Goulottes préfabriquées coupe-feu (type NH)‌

Indice de résistance au feu : options sélectionnables de 1 heure, 1,5 heure, 2 heures ou 3 heures

Couche d'isolation thermique : feutre de fibre de silicate d'aluminium (résistance à la température : 1 250 °C)

Revêtement extérieur : Peinture ignifuge intumescente ; augmente rapidement la conductivité thermique lors d'une exposition au feu pour retarder le transfert de chaleur

Goulotte de jeu de barres étanche (type moulé en résine)‌

Indice de protection : IP67-IP68

Matériau isolant : Résine polyester insaturée + charges inorganiques, intégralement moulées

Scénarios d'application : transport ferroviaire, usines chimiques, installations côtières et autres environnements corrosifs ou humides

Goulottes préfabriquées intelligentes

Intègre des modules de mesure de température, de surveillance du courant et d’alarme de fuite.

Prend en charge la transmission RS485 ou sans fil pour l'intégration dans les systèmes d'automatisation du bâtiment.

FAQ

1. Qu'est-ce qu'une barre omnibus sandwich basse tension ?

Une barre omnibus sandwich basse tension est un système de distribution d'énergie compact qui utilise des conducteurs étroitement empilés avec une isolation entre les phases, offrant une capacité de courant élevée, une faible impédance et une transmission d'énergie efficace pour les bâtiments modernes et les installations industrielles.

2. Quels sont les avantages d'une barre blindée sandwich par rapport aux câbles traditionnels ?

Comparé aux câbles traditionnels, un système de conduits de bus sandwich offre une meilleure dissipation thermique, une capacité de transport de courant plus élevée, une installation plus facile et une expansion flexible, ce qui le rend idéal pour les grands projets de distribution d'énergie.

3. Où la barre omnibus sandwich basse tension est-elle couramment utilisée ?

Il est largement utilisé dans les centres de données, les bâtiments commerciaux, les usines, les aéroports, les centres commerciaux et les immeubles de grande hauteur où une distribution d'énergie fiable et efficace est requise.

4. Quels courants nominaux sont disponibles pour les systèmes de barres blindées basse tension ?

La plupart des systèmes de barres blindées basse tension prennent en charge des courants nominaux allant de 400 A à 6 300 A, en fonction des exigences du projet et de la conception du système.

5. La voie ferrée peut-elle être personnalisée pour des projets spécifiques ?

Oui. Les fabricants et fournisseurs professionnels de barres blindées tels que Fenghua Electric peuvent fournir des solutions de barres blindées personnalisées en fonction de la capacité actuelle, de l'environnement d'installation, du niveau de protection et de la configuration du projet.

6. La barre blindée sandwich est-elle sûre pour la distribution d’énergie industrielle ?

Oui. Les systèmes de conduits de bus basse tension de haute qualité présentent une forte isolation, des niveaux de protection élevés et une résistance fiable aux courts-circuits, garantissant un fonctionnement sûr et stable.

7. Comment choisir un fabricant ou un fournisseur de barres blindées fiable ?

Vous devez évaluer l’expérience de production, les certifications, les cas de projet, la capacité de personnalisation et l’assistance technique du fabricant de barres blindées avant d’acheter.

8. Comment puis-je obtenir un devis pour un busway sandwich basse tension ?

Pour obtenir un prix précis pour les barres blindées basse tension, vous devez généralement fournir au fournisseur des détails tels que le courant nominal, la longueur de la barre blindée, le type d'installation et les dessins du projet.
