Quels sont les scénarios d’application des systèmes de canalisations préfabriquées fermées ?

Jeu de barres ferméLes systèmes de goulottes servent d'équipement de base dans les réseaux de distribution d'énergie basse tension, facilitant une alimentation électrique à courant élevé, longue distance et hautement fiable. Leurs principaux scénarios d'application s'articulent autour de quatre exigences fondamentales : un espace limité, une transmission de courant élevé, des besoins de protection stricts et la nécessité d'une expansion fréquente de la capacité. Ces systèmes couvrent divers secteurs, notamment les bâtiments commerciaux, les installations industrielles et les centres de données. En s'appuyant sur votre demande précédente concernant les deux principaux types de canalisations préfabriquées fermées (types isolés dans l'air et compacts (sandwich), leurs scénarios d'application peuvent être classés par environnement, tout en distinguant simultanément l'adéquation de chaque type de jeu de barres spécifique :

I. Distribution d'énergie dans les bâtiments (le secteur d'application le plus répandu)

1. Immeubles de grande hauteur (tours de bureaux, hôtels, appartements, complexes à usage mixte)

Exigences de base : alimentation électrique au niveau du sol, colonnes montantes verticales à courant élevé, maximisation de l'espace utilisable du bâtiment et adaptabilité aux changements futurs dans la fonction ou l'agencement du bâtiment.

Types appropriés : Goulottes préfabriquées principalement compactes (sandwich) (en raison de contraintes d'espace) ; Des canalisations préfabriquées isolées dans l'air peuvent être sélectionnées pour certaines zones sèches et accessibles au public.

Emplacements d'application : colonnes montantes verticales s'étendant des transformateurs/armoires de distribution aux tableaux de distribution au niveau du sol, ainsi qu'aux conduites de distribution horizontales ; ces systèmes remplacent les câbles traditionnels pour résoudre les défis associés à la distribution d'énergie à courant élevé et sur longue portée.

2. Bâtiments publics à grande échelle (centres d'exposition, stades sportifs, terminaux aéroportuaires, gares ferroviaires à grande vitesse)

Exigences de base : alimentation électrique centralisée à courant élevé (pour l'éclairage, le CVC, les escaliers mécaniques et les systèmes d'urgence), facilité d'installation et capacités d'extension rapide de la capacité.

Types appropriés : Les types compacts (sandwich) et isolés par l'air sont des options viables, sélectionnées en fonction de la sécheresse de l'environnement ; le type Compact est généralement privilégié pour les zones à fort courant.

Emplacements d'application : réseau de distribution interne dans tout le site, ainsi que lignes d'alimentation électrique dans les salles d'équipement, facilitant l'ajout temporaire de charges électriques selon les besoins.

3. Hôpitaux, écoles et instituts de recherche

Exigences de base : alimentation électrique sûre et stable, faible perte de puissance, résistance à la poussière et à l'humidité et facilité de maintenance (les hôpitaux, en particulier, exigent des niveaux extrêmement élevés de continuité d'alimentation électrique).

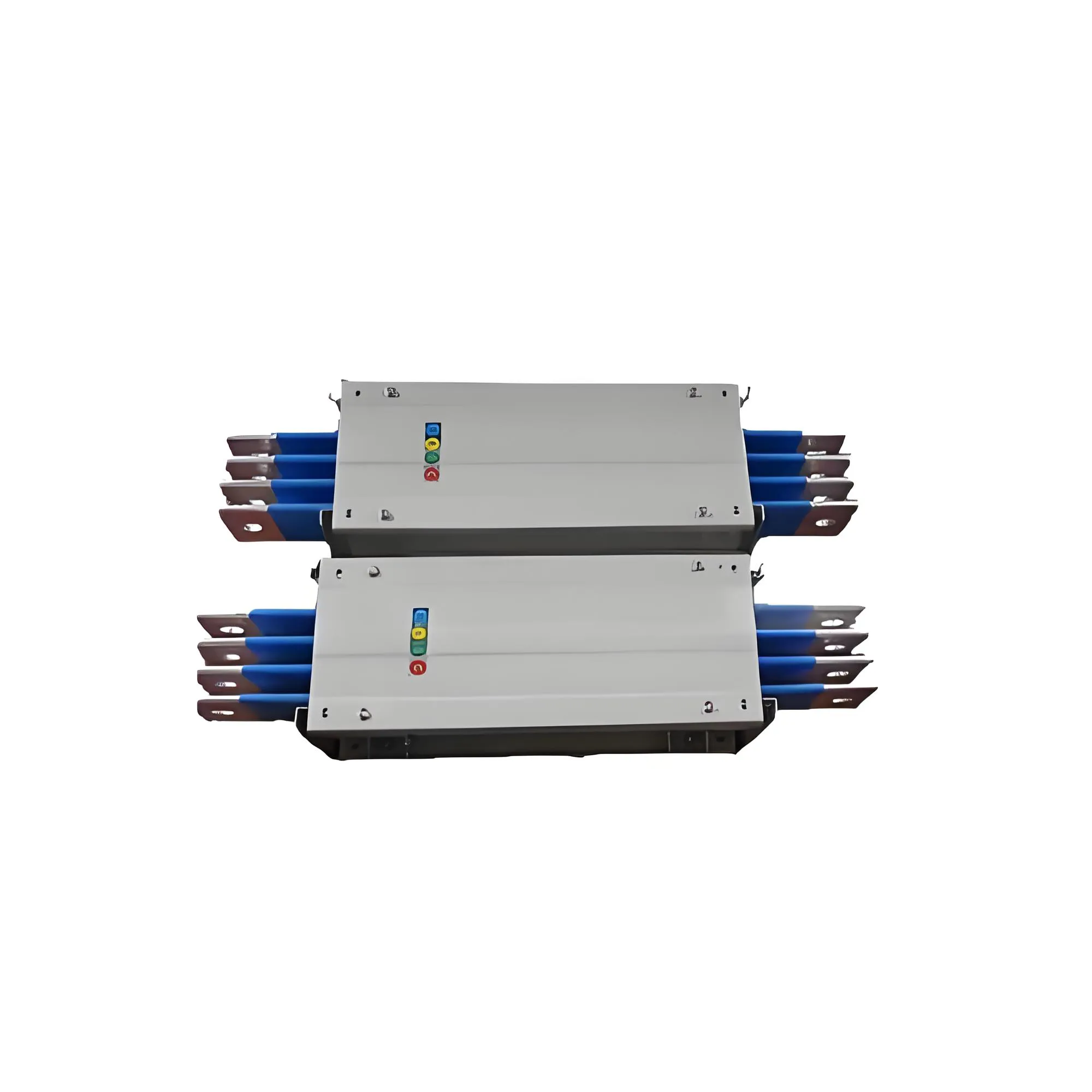

Types appropriés : les goulottes de jeux de barres isolées par l'air conviennent aux zones sèches, tandis que les goulottes de jeux de barres compactes (sandwich) sont recommandées pour les environnements humides (par exemple, laboratoires, centres d'approvisionnement stériles).

Emplacements d'application : réseau de distribution dédié desservant les salles d'opération, les unités de soins intensifs (USI) et les laboratoires de recherche, garantissant ainsi la fiabilité de l'alimentation électrique. II. Secteur de la production industrielle

1. Installations industrielles standards (fabrication de machines, assemblage électronique, fabrication légère)

Exigences de base : alimentation électrique pour les équipements à courant élevé (presses à emboutir, équipements de soudage, lignes de production), capacités de taraudage flexibles et adaptabilité aux mises à niveau et modifications des lignes de production.

Types appropriés : systèmes de jeux de barres compacts (capacité de courant élevée, degré de protection élevé) ; des types isolés par l'air peuvent également être sélectionnés pour les ateliers secs.

Emplacements d'application : principales lignes de distribution d'énergie dans les ateliers, lignes d'alimentation électrique dédiées pour les équipements de production à grande échelle ; prend en charge des ajustements rapides de l’alimentation électrique lors de l’expansion ou du déménagement de la ligne de production.

2. Industrie lourde / Industrie spécialisée (métallurgie, chimie, mines, construction automobile)

Exigences de base : degré élevé de protection (anti-poussière, anti-humidité, résistant à la corrosion), résistance aux vibrations, résistance aux chocs de court-circuit et alimentation continue à courant élevé.

Types appropriés : systèmes de jeux de barres compacts à haute protection (IP54 et supérieur) ; Les systèmes de jeux de barres fermés résistants à la corrosion sont sélectionnés pour certains environnements corrosifs.

Lieux d'application : alimentation électrique pour les équipements critiques dans les ateliers métallurgiques, les lignes de production chimique, les salles de distribution minière et les usines d'assemblage automobile ; conçu pour résister aux environnements industriels difficiles.

III. Centres de données et salles de serveurs

1. Centres de données à grande échelle et installations de cloud computing

Exigences de base : transmission de courant ultra-élevé, faible perte de puissance, haute fiabilité, conception compacte (compte tenu de l'espace privilégié dans la salle de serveurs) et évolutivité rapide.

Types appropriés : systèmes de jeux de barres compacts à haute protection (le choix courant) ; des systèmes de jeux de barres fermés résistant au feu sont utilisés dans des zones spécifiques.

Emplacements d'application : alimentation UPS dans les salles de serveurs, lignes de distribution principales reliant les armoires de distribution aux racks de serveurs et lignes d'alimentation pour les sources d'alimentation de secours (générateurs diesel) ; répond aux demandes d'alimentation à haute densité et à courant élevé des équipements informatiques.

2. Stations de base de communication et salles de données

Exigences de base : protection de l'environnement extérieur/semi-extérieur, alimentation électrique stable et facilité d'installation.

Types appropriés : systèmes de jeux de barres fermés pour l'extérieur, adaptés aux conditions environnementales spécifiques des stations de base.

IV. Fonctions spécialisées et scénarios d'application spécifiques

1. Systèmes d’alimentation électrique de secours et de protection incendie

Exigences fondamentales : continuité de l’alimentation électrique, résistance au feu et sécurité.

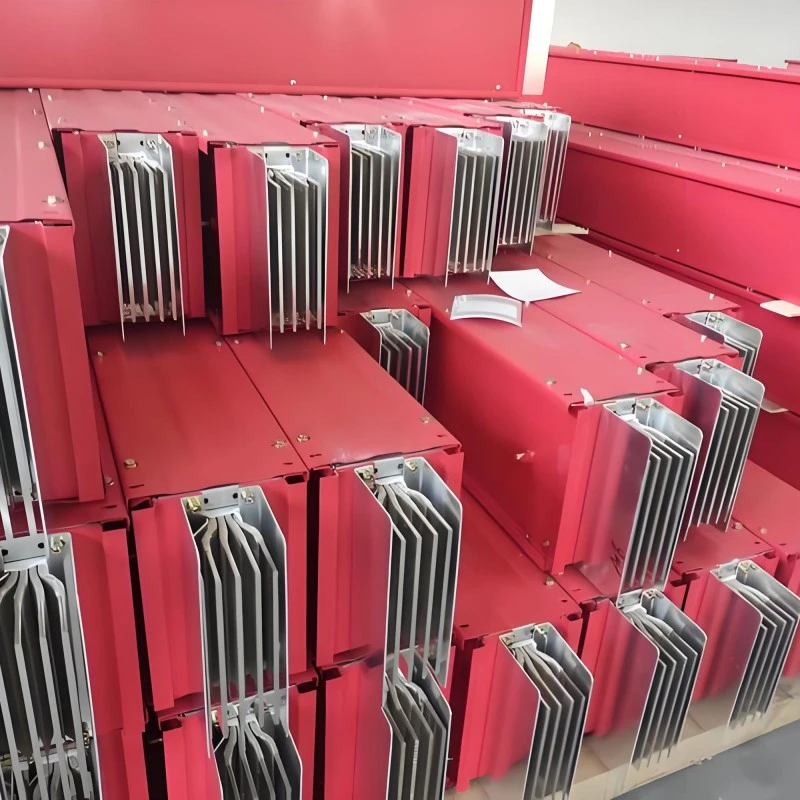

Types appropriés : systèmes de jeux de barres fermés résistant au feu (conformes aux codes nationaux de sécurité incendie). Domaines d'application : Circuits d'alimentation électrique pour les équipements de sécurité incendie, notamment les pompes à incendie, les ascenseurs d'incendie, l'éclairage de secours et les ventilateurs de désenfumage, garantissant le fonctionnement continu des systèmes critiques pendant un incendie.

2. Nouvelles énergies et infrastructures

Exigences de base : capacité de courant élevée, transmission longue distance et haute stabilité.

Types appropriés : Systèmes de canalisations préfabriquées principalement compacts.

Domaines d'application : systèmes de distribution d'énergie pour les centrales photovoltaïques, circuits d'alimentation pour les groupes de stations de recharge et principales lignes de distribution d'énergie pour les gares et dépôts de transport ferroviaire urbain.
