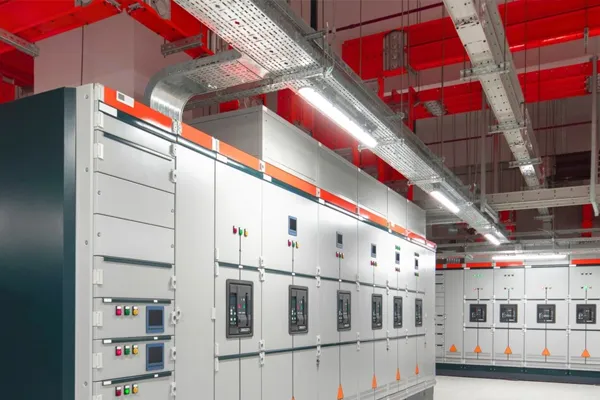

Caractéristiques des conduites de bus compactes

Goulotte compacteest un composant essentiel des systèmes de distribution d'énergie basse tension utilisés pour transmettre des courants élevés. Ses caractéristiques déterminantes incluent une structure compacte, une dissipation thermique efficace, un degré de protection élevé et une capacité de transport de courant élevée. Il est largement déployé dans des scénarios où l'espace est limité, des courants élevés sont impliqués et des niveaux de protection élevés sont requis, ce qui le distingue considérablement des systèmes de canalisations préfabriquées isolées dans l'air. Voici une description détaillée de ses fonctionnalités, classées en avantages principaux, caractéristiques clés, scénarios applicables et limitations :

Structure de base et caractéristiques de performance

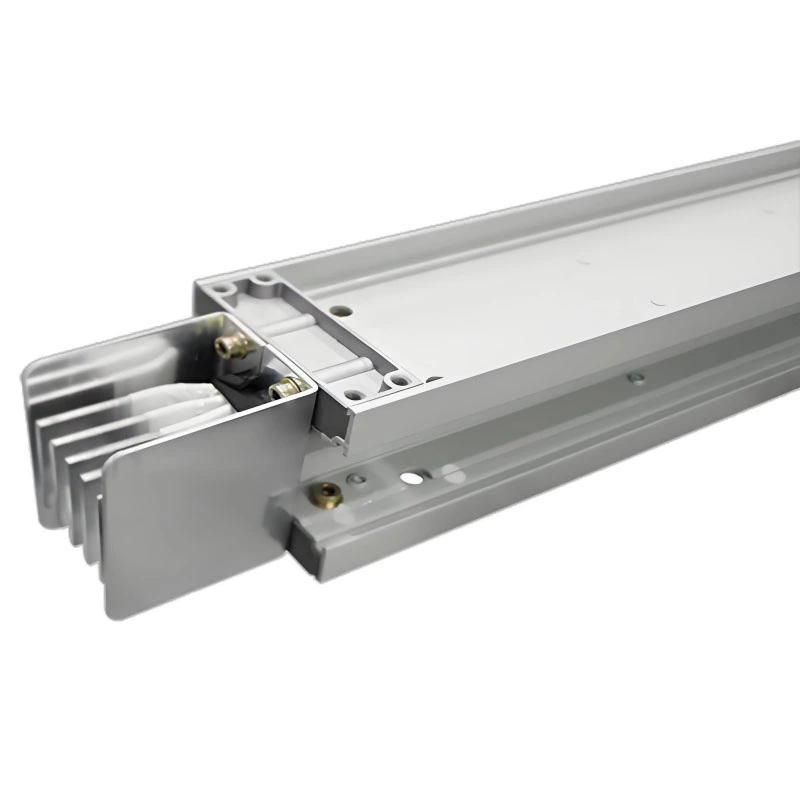

Conception compacte pour un gain de place : les conducteurs et les couches d'isolation s'emboîtent étroitement sans espace d'air superflu ; par conséquent, le volume et le poids globaux sont nettement inférieurs à ceux des canalisations préfabriquées à isolation par air. Dans les environnements à espace restreint, tels que les immeubles de grande hauteur, les centres de données et les ateliers densément remplis d'équipements, cette conception réduit considérablement l'empreinte spatiale requise pour l'installation, ce qui représente l'un des avantages les plus importants des canalisations préfabriquées compactes.

Capacité de transport de courant élevée et faibles pertes : les conducteurs sont disposés à proximité immédiate, ce qui entraîne des trajets de dissipation thermique courts. Combiné à la conductivité thermique et aux propriétés de dissipation thermique du boîtier métallique, le système présente une élévation de température plus faible. Cela lui permet de transporter des courants nominaux plus élevés dans le même volume physique (atteignant jusqu'à 6 300 A et au-delà). De plus, la chute de tension est minime et les pertes de transmission d'énergie électrique sont inférieures à celles des câbles traditionnels et des canalisations préfabriquées isolées dans l'air, ce qui se traduit par une efficacité de distribution d'énergie plus élevée.

Degré élevé de protection pour les environnements complexes : Utilisant une structure entièrement fermée avec une conception intégrée pour l'isolation et le boîtier, le système atteint généralement un indice de protection (IP) de IP54 ou IP66, certains modèles atteignant IP68. Il est capable de résister aux environnements industriels caractérisés par l’humidité, la poussière et les gaz légèrement corrosifs ; il peut également être utilisé en extérieur (nécessitant des mesures de protection spécifiques), offrant un champ d'application bien plus large que celui des canalisations préfabriquées à isolation dans l'air.

Performances électriques et mécaniques supérieures :

Stabilité électrique : les conducteurs sont solidement ancrés, démontrant une forte capacité de tenue aux courts-circuits ainsi qu'une excellente stabilité dynamique et thermique, permettant au système de supporter le choc des défauts de court-circuit à courant élevé.

Résistance mécanique : le boîtier métallique présente une conception moulée intégrée d'une seule pièce qui offre une résistance élevée aux chocs et aux vibrations, ce qui le rend adapté à une installation dans des environnements sujets aux vibrations tels que les installations industrielles et les salles d'équipement à grande échelle.

Prise flexible et installation pratique : le système prend en charge le placement de points de dérivation à n'importe quel endroit souhaité le long du jeu de barres, permettant l'alimentation rapide des charges via des unités de dérivation enfichables. Cette adaptabilité répond aux exigences des ajustements de charge et des projets d’extension de capacité. De plus, l'approche modulaire de la fabrication et de l'installation facilite une construction rapide, tandis que la maintenance ultérieure et le remplacement des composants restent relativement pratiques. II. Caractéristiques des matériaux et des processus

Matériaux d'isolation spécialisés

La couche d'isolation centrale utilise généralement des films isolants ignifuges et résistants aux températures élevées ou des matériaux de revêtement en poudre. Ces matériaux offrent des performances d'isolation stables ainsi que d'excellentes propriétés ignifuges et anti-vieillissement, entièrement conformes aux normes de sécurité des systèmes de distribution d'énergie basse tension.

Sélection de conducteurs de haute qualité

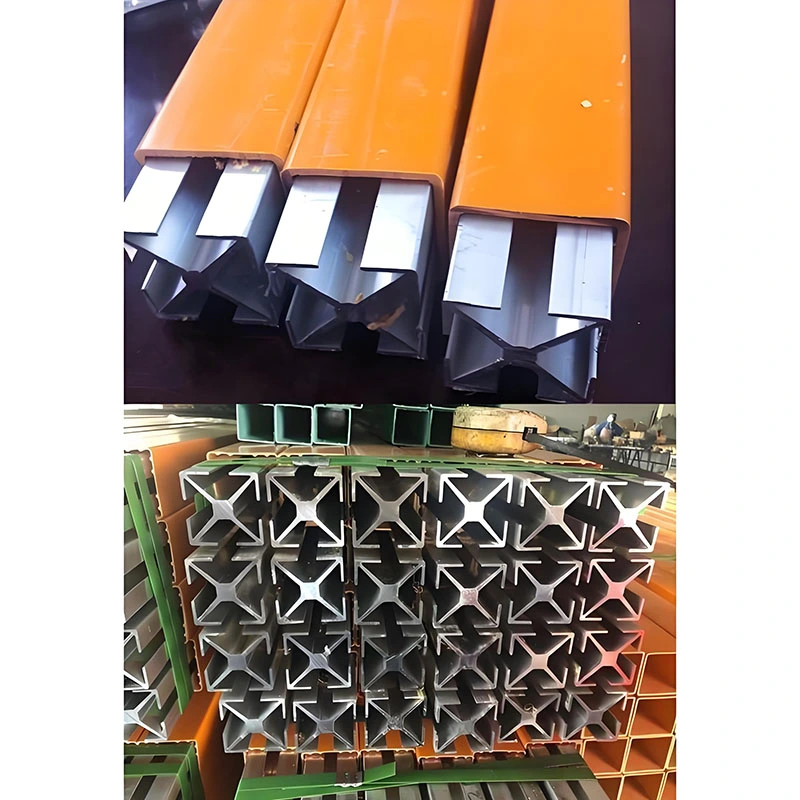

Des barres omnibus en cuivre ou en aluminium sont généralement utilisées comme éléments conducteurs principaux. Leurs surfaces subissent des traitements anticorrosion, tels que l'étamage, pour minimiser la résistance de contact et améliorer à la fois l'efficacité conductrice et la durée de vie.

Scénarios et limites applicables

Scénarios applicables

Principales lignes de distribution et systèmes d'alimentation électrique au niveau du sol dans les immeubles de grande hauteur ;

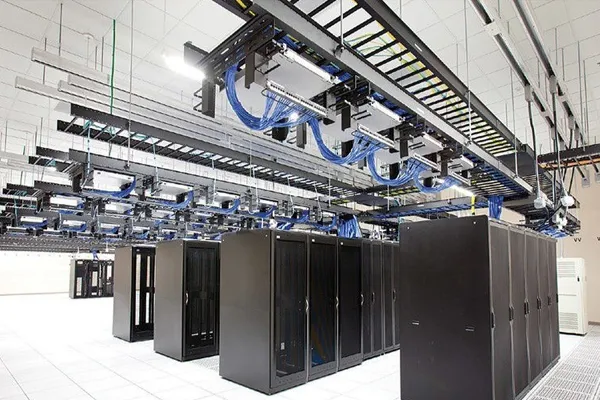

Emplacements avec un espace limité et des exigences strictes en matière d'indices de protection, tels que les centres de données, les salles d'équipement, les grands centres commerciaux et les hôpitaux ;

Systèmes d'alimentation électrique pour équipements fonctionnant sous des charges de courant élevées ou dans des environnements complexes, tels que les installations industrielles, les installations métallurgiques et les usines chimiques ;

Systèmes de distribution d'énergie soumis à des contraintes strictes d'espace d'installation, ou nécessitant une extension et une modification fréquentes de la capacité.
