Voie routière sandwich verticale

Positionnement du produit : une solution de transmission de puissance efficace adaptée aux scénarios de distribution de puissance verticale

La voie ferrée sandwich électrique verticale Qingdao Fenghua est une solution de distribution d'énergie à courant élevé méticuleusement conçue pour des scénarios tels que les puits de distribution d'énergie dans les immeubles de grande hauteur et la transmission d'énergie verticale dans les installations industrielles. En intégrant une structure empilable compacte « sandwich » avec une conception optimisée pour une installation verticale, le produit réalise de multiples avancées en matière d'utilisation de l'espace, d'efficacité de transmission de puissance, de sécurité et de stabilité, s'imposant comme un choix de premier ordre pour la distribution verticale de puissance dans les environnements architecturaux et industriels modernes.

Paramètres techniques

Technologies de base : avancées en matière de performances dans les environnements verticaux

1. Structure d'empilage « Sandwich » personnalisée : une conception compacte adaptée aux espaces verticaux

Le produit utilise une structure « sandwich » caractérisée par un empilement serré et sans espace de conducteurs triphasés. Les conducteurs sont directement isolés les uns des autres grâce à des matériaux diélectriques hautes performances, éliminant ainsi totalement les entrefers entre phases. Spécifiquement optimisé pour les scénarios d'installation verticale, la disposition des conducteurs et la structure de l'enceinte ont été affinées pour réduire le volume global de plus de 30 % par rapport aux systèmes de barres blindées traditionnels. Cette conception permet un ajustement parfait dans les espaces confinés des arbres de distribution de puissance, permettant une capacité de transport de courant maximale dans des canaux verticaux limités^.

2. Conducteurs en cuivre de haute pureté : garantir l’efficacité de la transmission verticale de puissance

Du cuivre électrolytique de qualité T2 avec une pureté ≥99,95 % est sélectionné comme matériau conducteur. À 20°C, sa résistivité est aussi faible que 0,01777 Ω·mm²/m et sa conductivité dépasse 98 %. Dans les scénarios de transmission d'énergie verticale, cette caractéristique de faible résistance minimise efficacement les chutes de tension sur de longues distances, garantissant ainsi des tensions d'alimentation stables à chaque étage d'un immeuble de grande hauteur. Les surfaces des conducteurs peuvent être éventuellement traitées avec un placage d'étain ou d'argent pour améliorer la résistance à la corrosion, garantissant ainsi le maintien d'une faible résistance de contact sur le long terme, même dans les environnements humides des arbres de distribution d'énergie, éliminant ainsi les risques potentiels de surchauffe.

3. Système intégré de dissipation thermique verticale : résoudre le défi de l’augmentation de la température sur de longues distances

Pour résoudre le problème de la chaleur qui a tendance à s'accumuler vers le haut lors d'une installation verticale, le système utilise une voie de dissipation thermique verticale en trois étapes : « Conducteur – Couche d'isolation – Boîtier métallique ». Le boîtier est fabriqué à partir d'un alliage d'aluminium-magnésium extrudé, doté d'ailettes longitudinales de dissipation thermique intégrées sur sa surface. Par rapport aux boîtiers en acier standard, cette conception augmente la surface de dissipation thermique de 35 % et multiplie par cinq l'efficacité de la conductivité thermique. À une température ambiante de 40°C, l'échauffement des bornes de connexion reste ≤60K, tandis que celui du boîtier métallique reste ≤30K, soit des chiffres bien inférieurs aux normes de l'industrie, garantissant ainsi un fonctionnement stable lors de la transmission de puissance verticale sur de longues distances.

4. Conception de sécurité contre « l'effet cheminée » : établissement d'une barrière coupe-feu verticale robuste

La structure sans espace « sandwich » élimine complètement les canaux d'air continus ; en cas d'incendie, le flux d'air chaud ne peut pas se propager rapidement vers le haut dans le système de barres blindées. Cela éradique efficacement « l'effet de cheminée » à sa source et a passé avec succès les tests effectués par les agences nationales de sécurité incendie faisant autorité. De plus, une variante résistante au feu est disponible en option ; utilisant une couche isolante composite de ruban de mica et de caoutchouc de silicone céramifiant, cette version peut maintenir l'alimentation électrique pendant plus de 180 minutes à des températures extrêmes de 960°C, répondant ainsi aux exigences rigoureuses des circuits de sécurité incendie dans les immeubles de grande hauteur.

Fonctionnalités exclusives pour une installation verticale

1. Système de connexion verticale modulaire

Doté d'unités standard préfabriquées en usine, le système utilise des boulons à couple contrôlé à double extrémité et des ressorts à disque pour les connexions sur site. Cette conception permet un ajustement de la tolérance d'installation de ± 4 mm, s'adaptant ainsi efficacement aux écarts de précision inhérents aux installations verticales. Le temps d'installation par segment est ≤ 10 minutes ; par rapport au câblage traditionnel, l'efficacité de la construction est améliorée de plus de 60 %.

2. Conception de plug-in en couches : répondre de manière flexible aux besoins électriques spécifiques au sol

Les prises de dérivation peuvent être ouvertes à n'importe quelle position verticale le long de la canalisation préfabriquée. Les unités de dérivation prennent en charge le branchement à chaud (insertion et retrait sous tension), garantissant une séquence de connexion « terre en premier, terre en dernier » pour éliminer complètement le risque d'arc électrique. Chaque étage peut configurer de manière flexible des unités de dérivation en fonction de besoins électriques spécifiques sans avoir besoin de recâbler des segments de jeu de barres entiers, ce qui s'adapte parfaitement aux ajustements de disposition des étages et aux besoins d'expansion de capacité typiques des immeubles de grande hauteur.

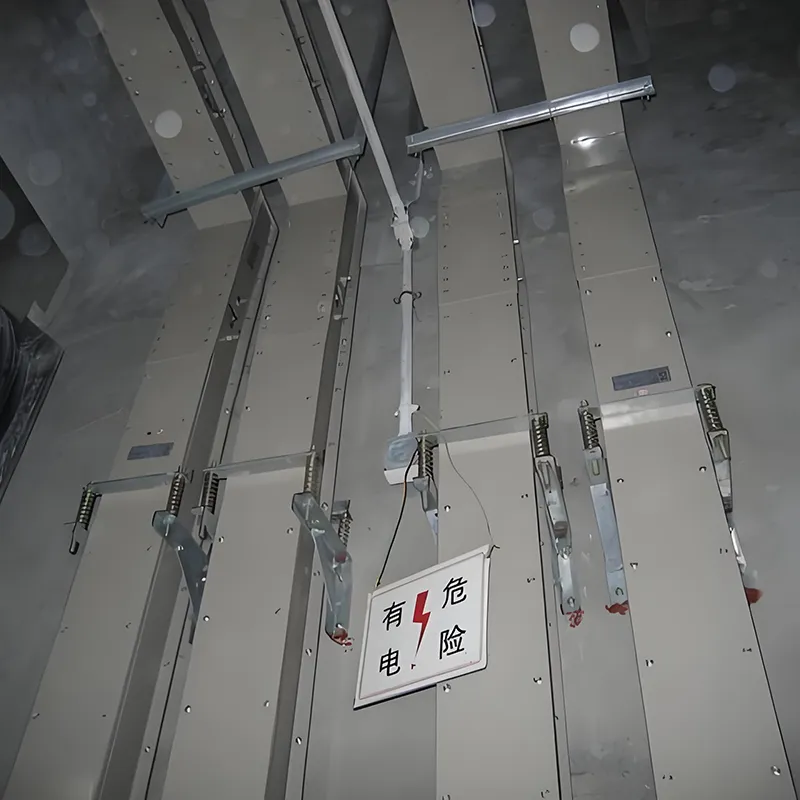

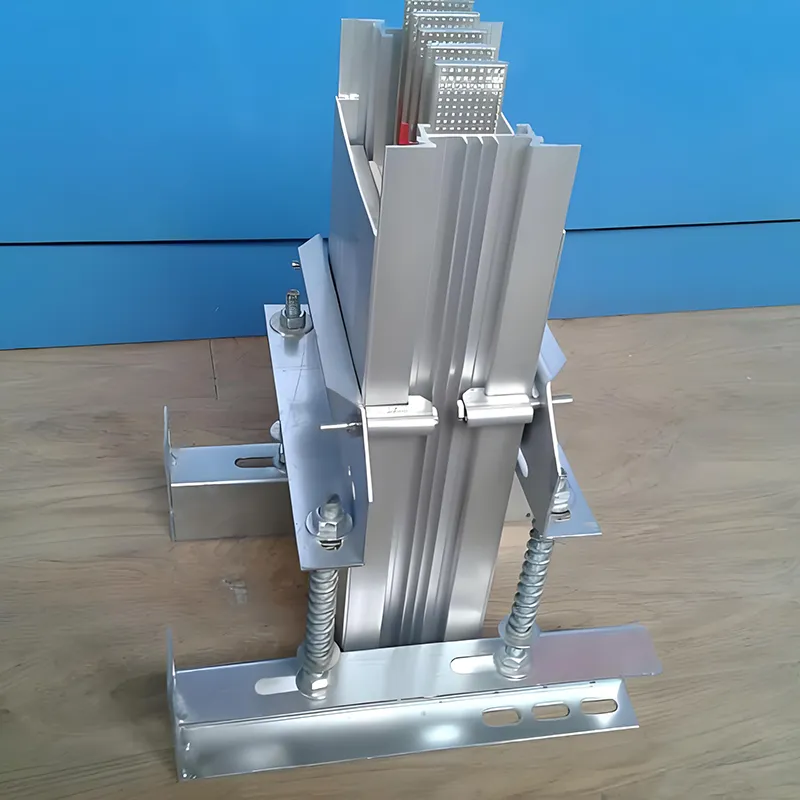

3. Renforcement antichute et sismique

Spécialement conçu pour les scénarios d'installation verticale, le système est équipé de supports antichute dédiés et de composants de renforcement sismique capables de résister aux impacts sismiques de magnitude 8, garantissant ainsi la stabilité structurelle de la canalisation préfabriquée dans des conditions de fonctionnement extrêmes. L'espacement des supports peut être ajusté de manière flexible en fonction des exigences de hauteur du sol : ≤3 m pour les sections droites et ≤1,5 ​​m pour les sections d'angle.

Scénarios d'application

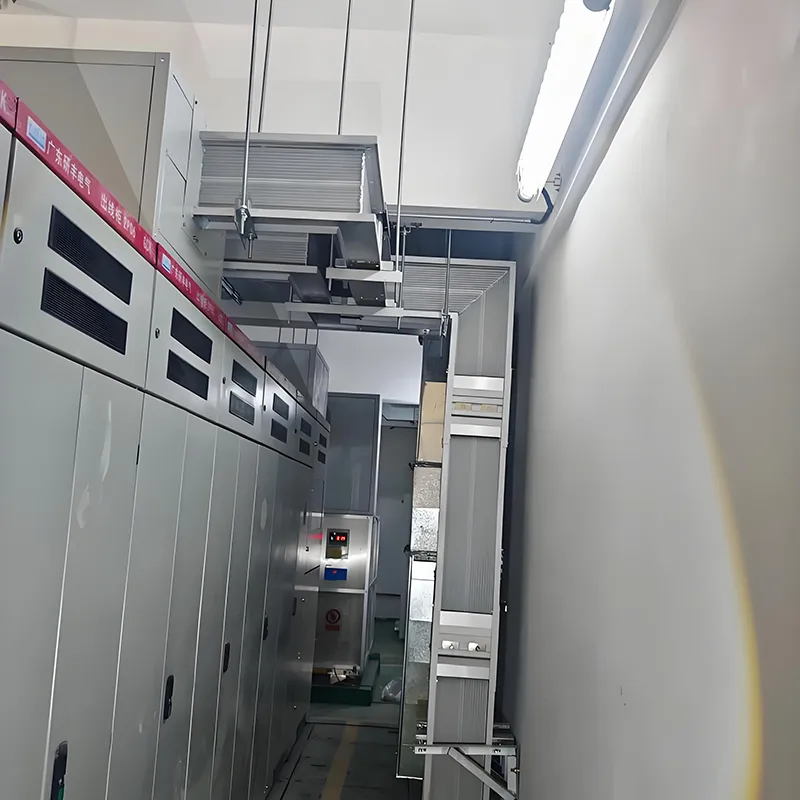

1. Puits de distribution d’énergie pour immeubles de grande hauteur

Acheminé verticalement dans les puits de distribution d’énergie, le système remplace les câbles traditionnels. Pour la même capacité actuelle, il n'occupe qu'un tiers de l'espace requis par les câbles, résolvant ainsi le problème critique de l'espace limité dans les gaines de distribution d'énergie des gratte-ciel. Sa structure entièrement fermée élimine les dangers tels que l'infestation de rongeurs et les risques d'incendie, améliorant ainsi la sécurité globale du système de distribution électrique du bâtiment.

2. Transmission verticale de puissance dans les installations industrielles

Fournit une alimentation électrique de base verticale pour les équipements à grande échelle et les lignes de production automatisées dans les installations industrielles à plusieurs étages. Sa densité de courant élevée est parfaitement adaptée aux configurations d'équipements concentrées, tandis que son extensibilité modulaire prend en charge des ajustements flexibles aux lignes de production.

3. Environnements verticaux spécialisés

Les produits en résine moulée imperméables conviennent à la transmission verticale de puissance dans des environnements humides et corrosifs, tels que les tunnels utilitaires souterrains et les systèmes de transport ferroviaire. Les produits résistants au feu sont applicables aux scénarios de distribution d'énergie verticale avec des exigences strictes en matière de sécurité incendie, tels que ceux rencontrés dans les industries pétrochimiques et nucléaires.

Valeur client

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. est située dans la belle ville côtière de Qingdao, dans la nouvelle zone de la côte ouest. Créée en 2005, l'entreprise est un fabricant leader spécialisé dans les produits électriques, notamment les chemins de câbles, les systèmes de goulottes préfabriquées et les armoires de distribution d'énergie. Notre filiale, Qingdao Fenghua Electric Co., Ltd., joue un rôle complémentaire à celui de notre société mère, en établissant collectivement une matrice de produits complète qui couvre l'ensemble de la gamme d'équipements de distribution d'énergie. Ces dernières années, l'entreprise a maintenu un engagement constant en faveur de l'innovation, obtenant des résultats remarquables dans le domaine des économies d'énergie et de la réduction de la consommation. Plusieurs de nos produits, tels que les chemins de câbles autobloquants et les conduits de câbles composites cuivre-aluminium, sont reconnus sur le marché pour leur haute valeur ajoutée et leur contenu technologique avancé. De plus, nous possédons des rapports de tests complets et des certificats de certification obligatoires couvrant un large éventail de spécifications de conduites de bus, nous permettant de satisfaire pleinement les besoins divers et multiformes de nos clients.

En choisissant la voie ferrée sandwich verticale de Qingdao Fenghua Electric, vous bénéficiez de :

• Optimisation de l'espace : l'utilisation de l'espace vertical est multipliée par trois, ce qui le rend parfaitement adapté aux environnements confinés typiques des puits de distribution d'énergie.

• Efficacité énergétique : Doté de conducteurs en cuivre à faible résistance et d'une conception structurelle à faible réactance, il réduit les pertes de distribution d'énergie de 10 à 20 % par an.

• Sécurité et fiabilité : intégrant une conception anti-« effet cheminée » ainsi que plusieurs couches de protection, il établit une barrière coupe-feu verticale robuste.

• Adaptabilité flexible : avec une interface enfichable à plusieurs niveaux et des capacités d'installation modulaires, il s'adapte aux futurs ajustements de disposition des sols et aux exigences d'extension des équipements.

• Assurance de la marque : Forts de 18 années d'expertise en fabrication spécialisée de Qingdao Fenghua, nous fournissons un service après-vente et une assistance technique complets.

FAQ

1.Qu'est-ce qu'une barre blindée sandwich verticale ?

Une barre blindée sandwich verticale est un système de distribution compact à courant élevé avec des conducteurs en cuivre empilés, conçu pour une transmission de puissance verticale sûre et efficace dans les immeubles de grande hauteur et les ateliers industriels.

2.Quelles sont les valeurs nominales de courant et de tension ?

Les barres blindées verticales Fenghua Electric sont classées entre 250 A et 6 300 A et ≤ 690 V CA, adaptées à diverses applications de distribution de courant basse tension et élevé.

3.Quels matériaux sont utilisés pour les conducteurs ?

Du cuivre électrolytique T2 de haute pureté est utilisé, garantissant une faible perte, une conductivité élevée et une fiabilité à long terme.

4.Quels niveaux de protection sont disponibles ?

La protection varie de IP54 à IP68, selon le modèle, ce qui la rend adaptée aux environnements intérieurs, extérieurs et difficiles.

5.La voie blindée peut-elle être utilisée dans des zones sujettes aux incendies ?

Oui, le modèle résistant au feu présente une isolation jusqu'à 180 °C et une endurance aux courts-circuits conçue pour un fonctionnement sûr en cas d'incendie.

6. À quelle hauteur peut-il être installé verticalement ?

L'installation verticale peut atteindre jusqu'à 200 mètres, selon le type de canalisation blindée et les exigences de charge.

7.L’installation est-elle facile ?

Oui, la conception modulaire et la structure compacte permettent une installation rapide et pratique, réduisant ainsi la main-d'œuvre et la durée du projet.

8.Où est-il couramment utilisé ?

Idéal pour les puits de bâtiments de grande hauteur, les ateliers industriels, les usines, les centres de données et autres scénarios de distribution verticale de courant élevé.
