Voie routière sandwich 1600A

Le Busway Sandwich 1 600 A est un système de distribution basse tension haute performance conçu pour les applications à courant élevé. Doté d'une structure sandwich compacte avec des conducteurs isolés en cuivre ou en aluminium, il garantit une capacité de charge élevée, une faible élévation de température et une impédance minimale, fournissant ainsi une alimentation stable et fiable.

Principales caractéristiques :

Capacité de courant élevée : évaluée à 1 600 A pour les installations industrielles, les immeubles de grande hauteur, les centres de données et les complexes commerciaux.

Structure sandwich : la conception en couches de conducteurs et d'isolation garantit la sécurité, une dissipation efficace de la chaleur et une installation peu encombrante.

Basse température et faible impédance : la conception optimisée réduit les pertes d'énergie et améliore l'efficacité du système.

Installation flexible : modulaire, prend en charge les parcours droits, les branches et les configurations personnalisées pour une expansion future.

Sécurité et fiabilité : testé pour les courts-circuits, la tenue à la tension et l'augmentation de la température ; conforme aux normes CCC et CEI.

Paramètres techniques

Pourquoi choisir notre busway sandwich 1600A ?

Fabricant professionnel : années d’expérience dans la production de barres omnibus basse tension.

Solutions personnalisées : tailles non standard, valeurs nominales actuelles et mises en page disponibles.

Assurance qualité : chaque unité est soumise à des tests stricts avant la livraison.

Assistance technique : consultation technique, conseils de conception et d’installation fournis.

Mots-clés d'approvisionnement : barre omnibus 1 600 A, barre omnibus basse tension, barre omnibus sandwich, barre omnibus à courant élevé, distribution d'énergie industrielle, barre omnibus modulaire, barre omnibus compacte.

Avantages principaux

1. Haute conductivité, faible perte : économe en énergie et haute performance

Les conducteurs électrolytiques en cuivre de qualité T2 présentent une résistivité ≤0,01777 Ω·mm²/m à 20°C et une conductivité supérieure à 98 %, dépassant de loin celle des matériaux en cuivre ordinaires. Cette caractéristique réduit considérablement les pertes d'énergie lors de la transmission de puissance ; à long terme, il permet aux entreprises de réaliser des économies substantielles sur les coûts d'électricité. De plus, la surface des conducteurs en cuivre peut éventuellement être traitée avec un placage d'étain ou d'argent pour améliorer efficacement la résistance à l'oxydation et à la corrosion, réduire la résistance de contact, prolonger la durée de vie des points de connexion et réduire les dépenses de maintenance futures.

2. Structure compacte : utilisation optimisée de l’espace

La conception « sandwich » unique, composée de conducteurs de phase étroitement empilés, réduit l'espace électrique entre les conducteurs à seulement 6 à 10 mm, éliminant ainsi complètement les espaces d'air entre les phases. Par rapport aux systèmes de canalisations préfabriquées traditionnels, cette conception réduit le volume global de plus de 30 % tout en conservant une capacité de transport de courant équivalente. Cela permet une installation flexible dans des environnements à espace restreint, tels que des colonnes montantes électriques et des ateliers à forte densité d'équipements, améliorant considérablement l'efficacité de l'utilisation de l'espace et créant de plus grandes possibilités d'aménagement des bâtiments et d'agencement des équipements.

3. Dissipation thermique efficace : fonctionnement stable

Les conducteurs en cuivre possèdent une excellente conductivité thermique, permettant à la chaleur d'être rapidement transférée à travers la couche isolante jusqu'au boîtier métallique. Le boîtier est construit à partir d'un alliage aluminium-magnésium et comporte une conception d'ailettes de dissipation thermique intégrée ; cela augmente la surface de plus de 30 % par rapport aux boîtiers standards, permettant une dissipation thermique très efficace grâce à un double mécanisme de convection et de rayonnement. Pendant le fonctionnement au courant nominal, l'échauffement aux bornes de connexion reste ≤60K, tandis que l'échauffement du boîtier reste ≤30K. Cela garantit des températures de fonctionnement stables pour le système de canalisations préfabriquées sur le long terme, empêchant efficacement le vieillissement de l'isolation et la dégradation des performances causées par la surchauffe, et garantissant ainsi la fiabilité du système de distribution d'énergie.

4. Protection complète : adaptable aux environnements complexes

Le boîtier métallique entièrement fermé subit des traitements de surface, tels que l'anodisation, l'électrophorèse ou un revêtement ignifuge, pour offrir une protection à plusieurs niveaux allant de IP54 à IP68. Les modèles standard offrent une protection contre la poussière et les éclaboussures, répondant aux exigences opérationnelles des installations industrielles et des bâtiments commerciaux typiques. Les modèles étanches offrent une protection contre une immersion de courte durée ou même continue, ce qui les rend adaptés aux environnements humides tels que les tunnels souterrains et les usines de traitement des eaux. Les modèles résistants au feu sont capables de maintenir l'alimentation électrique pendant plus de 180 minutes à des températures extrêmes de 960°C, offrant ainsi une protection fiable pour les circuits de sécurité incendie et les systèmes d'alimentation électrique de secours. De plus, la structure « sandwich » manque de canaux d'air continus, éliminant ainsi fondamentalement « l'effet cheminée » lors d'un incendie et améliorant les performances de sécurité incendie du système.

5. Conception modulaire pour une installation pratique

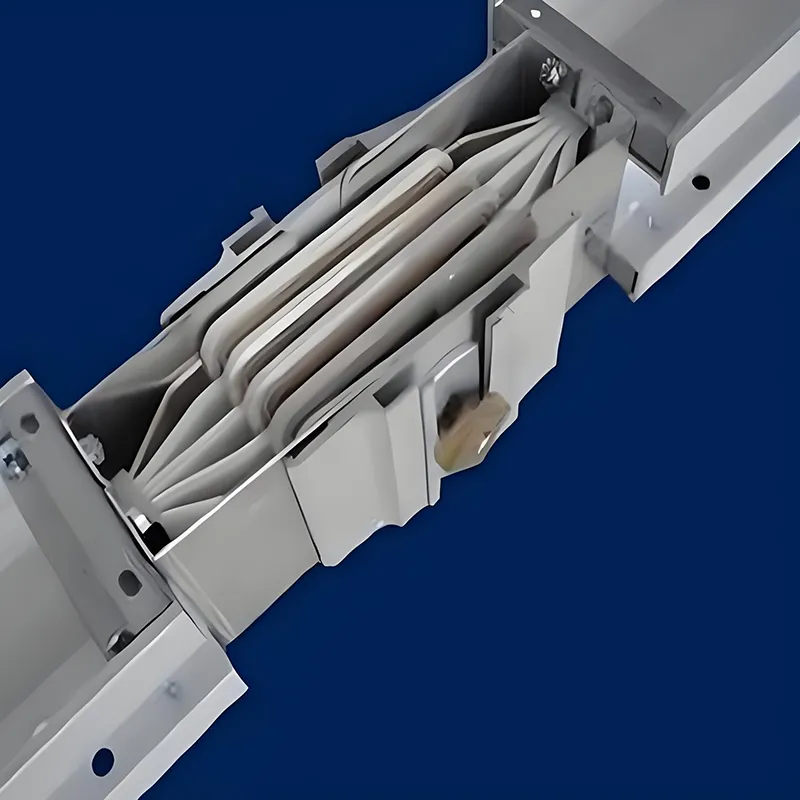

Le système de barres omnibus utilise des unités modulaires standard préfabriquées en usine. Lors de l'installation sur site, ces unités sont rapidement connectées à l'aide de boulons à double extrémité à couple contrôlé et de ressorts à disque. Cette conception s'adapte à des tolérances d'installation de ±4 mm, réduisant considérablement la complexité de la construction et les coûts en termes de temps. Les unités enfichables peuvent être insérées ou retirées de la barre blindée à n'importe quel endroit pendant que le système reste sous tension ; la conception de mise à la terre « premier à connecter, dernier à déconnecter » garantit la sécurité opérationnelle. De plus, le système prend en charge un minimum de 200 cycles de branchement/débranchement, permettant une adaptation flexible aux exigences telles que les ajustements de la ligne de production et l'expansion des équipements, tout en facilitant la maintenance et les modifications futures.

Scénarios d'application

1. Secteur de la fabrication industrielle

Dans les ateliers de production d'industries telles que la construction automobile, la transformation mécanique, la métallurgie et la chimie, les systèmes de conduites de type sandwich à conducteurs en cuivre fournissent une épine dorsale d'alimentation principale stable pour les équipements de haute puissance, notamment les gros moteurs, les machines de soudage et les lignes de production automatisées. Leur capacité de transport de courant élevée est capable de gérer les conditions de charge élevées associées aux démarrages et arrêts fréquents des machines, tandis que leur conception modulaire enfichable facilite les ajustements de la chaîne de production et l'ajout de nouveaux équipements, aidant ainsi les entreprises à atteindre une production hautement efficace.

2. Centres de données et établissements de santé

Les clusters de serveurs dans les centres de données et les équipements médicaux à grande échelle dans les hôpitaux exigent des niveaux exceptionnellement élevés de continuité et de stabilité de leur alimentation électrique. Les caractéristiques de faible perte de ce système de conduits minimisent le gaspillage d'énergie lors du transport de puissance. De plus, les variantes de produits intelligents peuvent intégrer des modules de surveillance de la température et du courant, permettant un fonctionnement et une maintenance à distance via RS485 ou transmission sans fil ; cela permet une surveillance en temps réel de l'état de l'équipement, fournissant ainsi une assurance électrique fiable pour les charges critiques.

3. Distribution électrique des immeubles de grande hauteur

Dans les colonnes montantes de distribution électrique des immeubles de grande hauteur, des busducts de type sandwich à conducteurs en cuivre sont installés verticalement pour servir de lignes d'alimentation principales pour chaque étage. Leur structure compacte préserve l'espace précieux dans l'arbre, tandis que leur conception efficace de dissipation thermique assure la stabilité lors de la transmission de puissance verticale sur de longues distances, fournissant une alimentation électrique équilibrée et fiable à chaque étage des immeubles de bureaux, des hôtels, des complexes résidentiels et des structures similaires.

4. Conditions environnementales particulières

Pour les environnements spéciaux caractérisés par une humidité élevée, une corrosivité ou de la poussière, tels que les tunnels utilitaires souterrains, les systèmes de transport ferroviaire et les installations côtières, des variantes de conduites de bus étanches et résistantes à la corrosion sont disponibles. Les busducs en résine moulée, dotés d'un indice de protection IP68, sont construits sans boîtier métallique et sont complètement scellés ; cette conception garantit un fonctionnement stable et à long terme dans des environnements difficiles, empêchant efficacement les pannes d'équipement causées par des facteurs environnementaux défavorables.

Assurance qualité et engagement de service

Nous accordons toujours la priorité à la qualité avant tout. Tous nos conduits de bus de type sandwich à conducteurs en cuivre sont soumis à des tests rigoureux en usine, notamment des tests de tension de tenue à fréquence industrielle, des tests d'échauffement et des tests de courant de tenue de courte durée, pour garantir une conformité totale aux normes internationales et nationales. De plus, nous fournissons à nos clients un service d’assistance complet :

Conseils professionnels de sélection de produits : nous proposons des solutions de sélection de produits personnalisées adaptées aux besoins d'alimentation spécifiques de chaque client, à l'environnement d'installation et à d'autres facteurs pertinents. Services d'installation sur site : Notre équipe d'installation expérimentée fournit des conseils et des services d'installation sur site, garantissant la bonne installation et le fonctionnement stable de nos produits.

Assistance et maintenance après-vente : Nous avons mis en place un système complet d'assistance et de maintenance après-vente pour répondre rapidement aux besoins de réparation et de maintenance des clients, garantissant ainsi le fonctionnement à long terme de l'équipement.

FAQ

1. Qu'est-ce qu'une barre omnibus sandwich 1 600 A ?

Une barre omnibus sandwich de 1 600 A est un système de distribution d'énergie basse tension doté d'une structure en couches compacte (sandwich), conçue pour transporter des courants importants de manière sûre et efficace dans les applications industrielles, commerciales et de bâtiments de grande hauteur.

2. Quels sont les principaux avantages ?

▪Capacité de courant élevée (1600A)

▪Faible élévation de température et faible impédance

▪Sûr et fiable avec protection contre les courts-circuits

▪Conception modulaire pour une installation et une extension flexibles

3. Où est-il généralement utilisé ?

▪Usines industrielles et lignes de production

▪Immeubles de grande hauteur, hôtels et appartements

▪Centres de données et salles de serveurs

▪Centres commerciaux et grands équipements publics

4. Peut-il être personnalisé ?

Oui, notre barre omnibus sandwich 1 600 A peut être adaptée à des longueurs, des configurations, des courants nominaux et des interfaces de connexion non standard en fonction des exigences du projet.

5. L'installation est-elle facile ?

La conception modulaire et compacte permet des parcours droits, des dérivations et une installation rapide sur site, réduisant ainsi le temps de travail et d'installation.

6. À quelles normes de sécurité répond-il ?

Notre barre omnibus est testée pour les courts-circuits, la tenue à la tension et l'augmentation de la température, répondant aux normes CCC, CEI et autres normes de distribution basse tension.

7. Comment choisir la bonne voie blindée pour mon projet ?

Tenez compte du courant nominal, de la longueur, de l'environnement d'installation et des besoins d'extension. Notre équipe technique fournit des conseils et une assistance à la conception pour sélectionner la solution optimale.

8. Comment entretenir la voie ferrée ?

Des inspections régulières pour détecter la poussière, les connexions desserrées et une surveillance de la température sont recommandées. Un entretien minimal est requis grâce à la conception robuste en sandwich.
