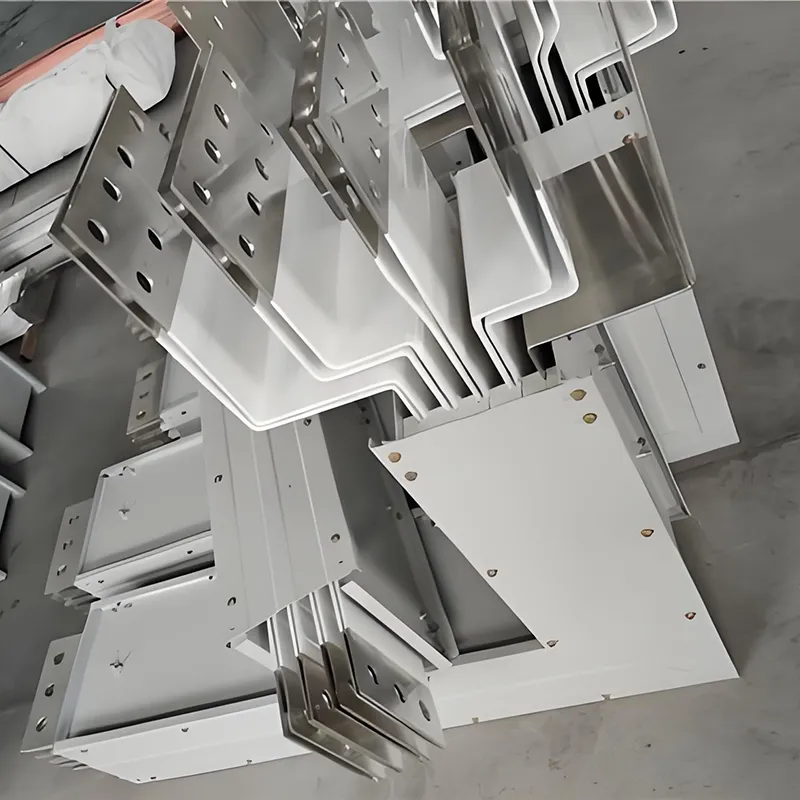

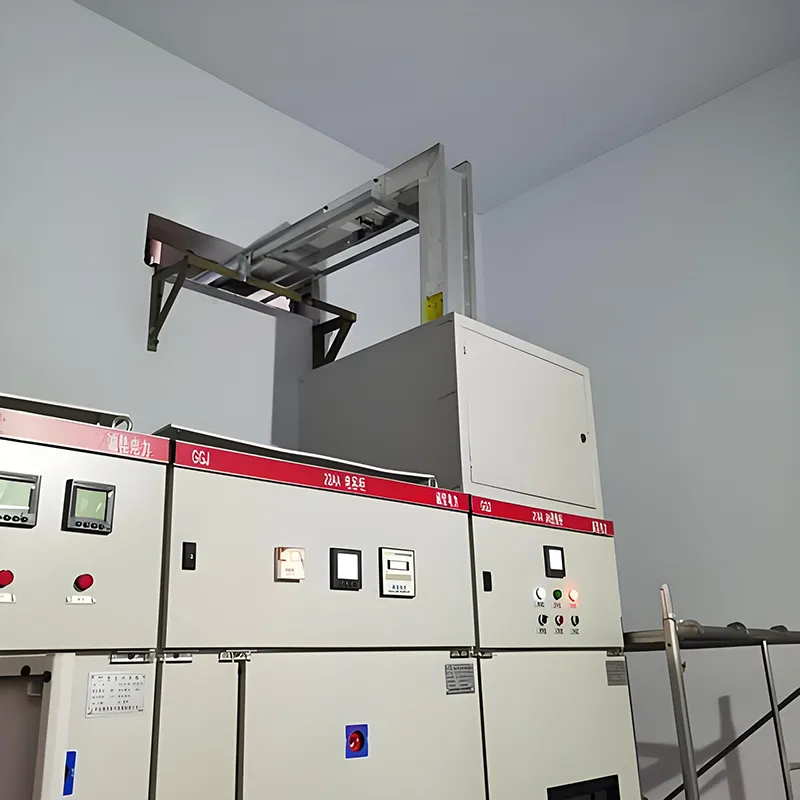

Busway sandwich à conducteur en cuivre

La voie blindée sandwich à conducteur en cuivre est une solution de transmission d'énergie très efficace spécialement conçue pour les systèmes de distribution d'énergie modernes. Utilisant des conducteurs électrolytiques en cuivre de haute pureté et une structure « sandwich » comportant des conducteurs de phase étroitement empilés, il intègre de manière transparente les conducteurs, les matériaux isolants et le boîtier métallique. Cette conception offre une multitude d'avantages, notamment une capacité de transport de courant élevée, une faible perte de puissance et une flexibilité d'installation. Le produit est largement applicable dans les scénarios de distribution d'énergie à courant élevé, tels que les installations industrielles, les immeubles de grande hauteur, les centres de données et les systèmes de transport ferroviaire, offrant une assurance de transmission d'énergie stable et fiable pour une gamme diversifiée d'applications électriques.

Paramètres techniques

Avantages techniques de base

(I) Conducteurs en cuivre de haute pureté : pertes réduites, efficacité énergétique accrue

Le système utilise du cuivre électrolytique de qualité T2 avec une pureté ≥99,95 % comme matériau conducteur. À 20°C, la résistivité est ≤0,01724 Ω·mm²/m et la conductivité dépasse 98 %. Par rapport aux matériaux en cuivre standard, cela entraîne une réduction d'environ 5 à 8 % des pertes en ligne. Les surfaces des conducteurs peuvent être étamées ou argentées sur demande ; cela améliore considérablement la résistance à l'oxydation et à la corrosion, réduit la résistance de contact, garantit la stabilité à long terme des points de connexion et prolonge efficacement la durée de vie du produit.

(II) Structure compacte « sandwich » : une double avancée en matière d'utilisation de l'espace et d'efficacité énergétique

Les conducteurs triphasés sont directement liés à l'aide de matériaux isolants en couche mince et empilés étroitement sans aucun entrefer, réduisant ainsi le jeu électrique à seulement 6 à 10 mm. Cette conception augmente la densité de transmission de puissance par unité d'espace de plus de 40 % et aboutit à un profil physique plus compact. Par conséquent, il permet de réaliser des économies substantielles en termes d'espace d'installation, ce qui le rend particulièrement adapté aux environnements restreints tels que les colonnes montantes électriques et les zones à forte densité d'équipements. De plus, cette structure étroitement disposée réduit la réactance du système à seulement 40 à 60 % de celle trouvée dans les systèmes de canalisations préfabriquées traditionnels isolés dans l'air, minimisant ainsi considérablement les chutes de tension dans des conditions de fonctionnement à courant élevé et améliorant l'efficacité globale de la transmission de puissance.

(III) Conception de dissipation thermique à haute efficacité : augmentation de température plus faible, plus grande stabilité

La chaleur générée par les conducteurs est rapidement conduite à travers la couche isolante jusqu'au boîtier métallique. Lorsqu'il est associé à un boîtier en alliage d'aluminium doté d'ailettes de dissipation thermique intégrées, la surface du boîtier est augmentée de plus de 30 %, ce qui entraîne une amélioration substantielle de l'efficacité de la dissipation thermique. Certains modèles à haute capacité de courant comportent des rainures longitudinales de dissipation thermique sur la surface intérieure du boîtier ; cette conception améliore encore la conductivité thermique, garantissant que l'échauffement des bornes de connexion reste ≤60K et que celle du boîtier métallique reste ≤30K, maintenant ainsi des températures de fonctionnement stables dans une plage de sécurité pendant un fonctionnement à long terme.

(IV) Protection complète pour tous les scénarios - Sûre et fiable

Protection de base : le boîtier est construit en alliage d'aluminium-magnésium ou en tôle d'acier laminée à froid. Traité par anodisation, électrophorèse ou revêtement en poudre électrostatique, il présente une excellente résistance à la corrosion et une excellente résistance mécanique. Avec un indice de protection (IP) de IP54 ou supérieur, il protège efficacement contre la poussière et les éclaboussures d'eau, ce qui le rend adapté aux environnements standard tels que les usines générales et les salles de distribution électrique.

Protection pour les environnements spéciaux : des modèles étanches (encapsulés) personnalisés sont disponibles. Ces unités sont dotées d'une encapsulation intégrale entièrement scellée utilisant une résine polyester insaturée combinée à des charges inorganiques, atteignant un indice IP de IP67 à IP68. Ils sont capables de fonctionner de manière stable en extérieur, dans des environnements sous-marins et dans des atmosphères contenant des gaz corrosifs, bénéficiant d'une durée de vie de l'isolation supérieure à 50 ans.

Protection résistante au feu : les modèles résistants au feu utilisent une couche isolante composite comprenant du ruban de mica et du caoutchouc de silicone céramifiant. Le boîtier est recouvert d'une peinture ignifuge intumescente (expansive au feu) ; même lorsqu'elle est exposée à des températures extrêmes de 960°C, l'unité peut maintenir l'alimentation électrique pendant 1 à 3 heures, fournissant ainsi une alimentation continue aux circuits de sécurité incendie. Ces produits sont conformes aux normes nationales telles que GB/T 9978.1-2008.

(V) Installation modulaire - Extension flexible et pratique

Doté d'une conception modulaire standardisée, le système permet une connexion rapide sur site à l'aide d'un seul boulon. Chaque connexion est équipée d'un mécanisme de contrôle de couple pour garantir une résistance de contact minimale. Les connecteurs prennent en charge un ajustement de tolérance d'alignement de ± 4 mm, compensant efficacement les erreurs d'installation. Les unités enfichables peuvent être positionnées à n'importe quel point le long de la barre blindée et prennent en charge le branchement à chaud (insertion/retrait sous tension) - avec la connexion à la terre s'engageant en premier et se désengageant en dernier - évaluées pour un minimum de 200 cycles de branchement. Cette flexibilité permet au système de s'adapter facilement aux reconfigurations de la ligne de production et aux exigences d'expansion des équipements, réduisant ainsi les délais de construction et les coûts de maintenance.

Guide de sélection des produits

Scénarios d'application

(I) Secteur de la fabrication industrielle

Convient aux ateliers lourds impliqués dans la fabrication automobile, le traitement mécanique, l'assemblage électronique et des domaines similaires, fournissant une alimentation électrique stable pour les machines à grande échelle et les lignes de production automatisées. Ses caractéristiques de faible impédance atténuent efficacement les chutes de tension causées par les fluctuations de courant, tandis que sa conception modulaire facilite les ajustements fréquents de la ligne de production et l'expansion des équipements, répondant ainsi aux exigences flexibles de la production industrielle.

(II) Immeubles de grande hauteur et complexes commerciaux

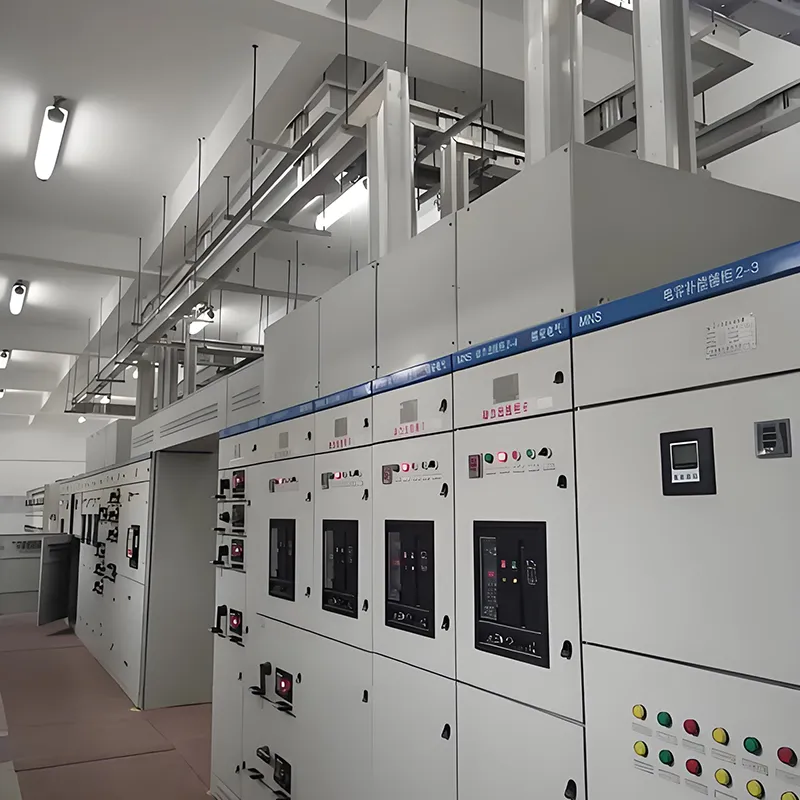

Installés verticalement dans des colonnes montantes électriques, ces systèmes servent de lignes de distribution d'énergie primaires pour chaque étage - une solution adoptée par plus de 90 % des immeubles de grande hauteur. Dans les complexes commerciaux, ils permettent une distribution d'énergie à courant élevé et sur de longues distances, satisfaisant ainsi les diverses exigences de charge électrique de divers lieux tels que les centres commerciaux, les hôtels et les immeubles de bureaux ; en outre, ils offrent des points de dérivation pratiques pour la distribution d'énergie, simplifiant ainsi la maintenance future et les modifications du système.

(III) Centres de données et établissements de santé

Ces systèmes fournissent une alimentation électrique continue et fiable pour les charges critiques, telles que les serveurs de centres de données et les équipements médicaux, qui exigent une fiabilité exceptionnelle. Certains modèles de produits intelligents comportent des modules intégrés de détection de température et de surveillance du courant ; prenant en charge les protocoles de transmission RS485 ou sans fil, ils permettent un fonctionnement et une maintenance à distance ainsi que des capacités de pré-avertissement de panne, garantissant ainsi une continuité d'alimentation ininterrompue.

(IV) Paramètres environnementaux spéciaux

Les produits en résine coulée imperméables conviennent parfaitement aux environnements humides et corrosifs, tels que les tunnels souterrains, les usines de traitement des eaux et les installations côtières. À l'inverse, les produits résistants au feu sont conçus pour être utilisés dans les circuits de sécurité incendie et les systèmes d'alimentation de secours ; en cas d'incendie, ils maintiennent la continuité de l'alimentation électrique, gagnant ainsi un temps critique pour l'évacuation du personnel et la récupération des équipements.

FAQ

Q1 : Qu’est-ce qu’une canalisation blindée sandwich à conducteur en cuivre ?

R : Il s'agit d'un système de distribution de charge basse tension, moyenne à élevée, avec des conducteurs en cuivre T2 denses (≥99,9 %) pour un courant stable, de faibles pertes et un fonctionnement fiable.

Q2 : Quelles sont ses principales spécifications ?

R : Évalué à 1 000 A, adapté aux systèmes ≤ 1 000 V. Le cuivre est étamé pour une faible résistance de contact et anticorrosion. Protection IP54+, conforme aux normes GB 7251 et IEC 61439.

Q3 : Où est-il couramment utilisé ?

R : Idéal pour les immeubles de grande hauteur, les installations industrielles, les centres commerciaux, les centres de données et autres applications de distribution d'énergie basse tension.

Q4 : Quels sont les principaux avantages ?

R : Capacité de courant élevée, faible perte d’énergie, excellente dissipation thermique, conception compacte et installation et expansion faciles.

Q5 : Est-ce sûr et fiable ?

R : Oui. La structure dense et le cuivre de haute qualité garantissent un fonctionnement fiable, et tous les produits sont certifiés CCC pour la sécurité.

Q6 : Puis-je personnaliser la voie ferrée ?

R : Fenghua Electric propose des solutions flexibles pour différentes configurations, longueurs et capacités. Contactez-nous pour des commandes personnalisées ou une consultation.

Q7 : Comment se compare-t-il aux barres blindées ou aux câbles traditionnels ?

R : Il réduit les pertes d'énergie, améliore la dissipation thermique et économise de l'espace, ce qui le rend plus efficace et fiable que le câblage conventionnel.

Q8 : Comment puis-je acheter ou me renseigner ?

R : Contactez Fenghua Electric pour demander un devis, passer une commande ou discuter des exigences du projet. Nous fournissons un soutien professionnel pour toutes les demandes.
