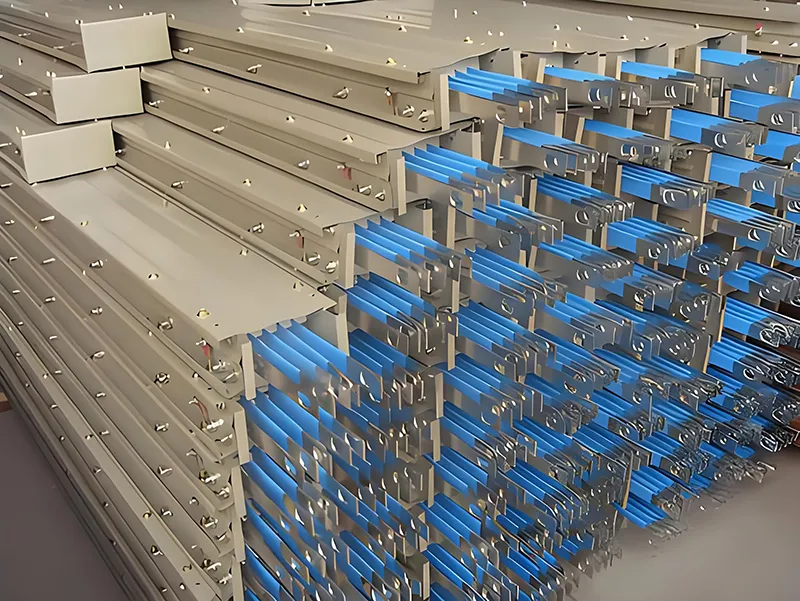

Conduite blindée isolée par air 2000A

Une voie blindée isolée dans l'air de 2 000 A est un dispositif de transmission à courant élevé utilisé dans les systèmes de distribution d'énergie, principalement pour la transmission sûre et efficace de l'énergie électrique dans les bâtiments ou les systèmes industriels. Il a un courant nominal de 2 000 A et utilise l'air comme moyen isolant pour isoler les conducteurs du boîtier.

• Courant nominal : 2 000 ampères

• Méthode d'isolation : isolation de l'air

• Type d'équipement : système de barres omnibus/goulottes préfabriquées

En termes simples, il s’agit d’un système de transmission à courant élevé qui utilise des barres omnibus métalliques au lieu de câbles traditionnels.

Avantages par rapport aux câbles

Avantages principaux

1. Protection de sécurité, garanties multiples

Grâce à une structure d'isolation à air divisée, le dégagement de sécurité entre phases et la distance dans l'air dépassent de loin les normes nationales, éliminant ainsi efficacement les risques de court-circuit. Les composants d'isolation interne sont fabriqués en résine époxy à haute résistance, améliorant considérablement la résistance du produit à la stabilité dynamique et thermique, et capables de résister aux surtensions instantanées de court-circuit, protégeant ainsi le système de distribution d'énergie. Des protections de sécurité sont installées au niveau des prises, qui peuvent être fermées et scellées avec des plombs dans des conditions normales pour empêcher la poussière, les corps étrangers de pénétrer et tout fonctionnement accidentel. Il n'est pas nécessaire de couper l'alimentation lors du branchement de la boîte de jonction ; le fil de terre est toujours connecté avant d'être déconnecté, ce qui améliore encore la sécurité de fonctionnement. L'indice de protection du produit atteint IP40, qui peut être augmenté à IP54 avec des accessoires dédiés, offrant une excellente résistance à la poussière et à l'humidité et une adaptabilité à divers environnements intérieurs.

2. dissipation thermique à haut rendement, économie d'énergie et réduction de la consommation

Le conducteur utilise du cuivre électrolytique de haute pureté avec une teneur en cuivre supérieure à 99,99 % et la surface est étamée, qui est antioxydante, hautement conductrice, a une faible résistivité et une faible perte de puissance. La coque extérieure est constituée d'acier laminé à froid à haute résistance de Maanshan Iron & Steel avec une structure ondulée monobloc, qui combine une excellente résistance mécanique et des performances de dissipation thermique. Combiné à la convection naturelle de l’air, il forme un double système de dissipation thermique. Par rapport aux câbles traditionnels, l'échauffement est réduit de 25 % et la capacité de transport de courant est augmentée de 30 %. Lors du transport prolongé du courant nominal, l'échauffement des pièces conductrices est strictement contrôlée dans la plage standard, éliminant ainsi le besoin d'un système de refroidissement supplémentaire et réduisant les coûts d'exploitation.

3. installation pratique et adaptation flexible

Adoptant une conception modulaire, il prend en charge diverses méthodes de connexion telles que les sections droites, les coudes et les branches en forme de T. Il peut être combiné et épissé de manière flexible selon les exigences du site pour s'adapter à différents scénarios de câblage. Équipé d'une connexion de compensation automatique et de bornes de serrage à un seul boulon, il offre une grande capacité de réglage. La méthode de montage bout à bout permet de gagner considérablement du temps d'installation et de réduire les coûts de main-d'œuvre. De nombreux connecteurs de jeu de barres sont fournis, permettant un branchement flexible des boîtes de connexion. Les charges peuvent être connectées aux unités de jeu de barres via le chemin le plus court. Les ajouts, déplacements ou rénovations ultérieurs des équipements d'atelier ne nécessitent pas de modifications du système de jeu de barres, offrant une excellente interchangeabilité. Aucun remplacement du boîtier extérieur n'est nécessaire lorsque les valeurs nominales de courant adjacentes changent.

4. Structure robuste et durable

L'enveloppe extérieure est fabriquée selon un procédé de moulage monobloc, ce qui lui confère une résistance mécanique élevée. D'une portée de 6 m, le centre du jeu de barres peut supporter une charge de 60 kg. En cas de changements de température non uniformes, le décalage central du boîtier ne dépasse pas 10 mm, offrant ainsi une forte résistance aux vibrations et aux chocs. La surface du boîtier utilise un processus de pulvérisation électrostatique pour prévenir la corrosion et la rouille, prolongeant ainsi la durée de vie. Tous les composants sont soumis à des tests rigoureux. Le produit a passé avec succès les tests de tension de tenue à la fréquence industrielle et de stabilité thermique, ne montrant aucune déformation significative après les tests. Dans des conditions normales, la résistance d'isolement de chaque section n'est pas inférieure à 50 MΩ, permettant un fonctionnement sûr à long terme à pleine charge, avec une durée de vie de plusieurs décennies.

5. Conformité et certification, qualité fiable

Qingdao Fenghua Electric Manufacturing Co., Ltd., en tant que fabricant professionnel d'équipements de transmission et de distribution d'énergie, possède un système complet de production et de test. Nos produits sont soumis à un contrôle de qualité rigoureux, détiennent plusieurs certificats de qualification et technologies brevetées, et sont conformes aux normes industrielles nationales pertinentes et aux spécifications internationales. En testant plusieurs indicateurs de base tels que la tension de tenue à la fréquence industrielle, la résistance d'isolement et l'échauffement, nous garantissons que chaque produit répond aux normes de conception, offrant ainsi aux clients une assurance qualité fiable.

Paramètres techniques

Scénarios applicables

La voie ferrée isolée dans l'air 2000A de Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd., avec sa capacité de transmission de courant élevée, ses performances sûres et fiables et ses méthodes d'installation flexibles, est largement utilisée dans les scénarios suivants :

Secteur industriel : installations industrielles, ateliers à forte consommation d'énergie, lignes de production manufacturières, etc., pour répondre aux besoins d'alimentation électrique des équipements à fort courant ;

Secteur du bâtiment : immeubles de grande hauteur, complexes commerciaux, immeubles de bureaux, communautés résidentielles, etc., servant de ligne de distribution d'énergie principale pour obtenir une distribution d'énergie efficace ;

Secteur électrique : sous-stations, salles de distribution, connexions de transformateurs et d'armoires de distribution, connexions entre armoires de distribution, etc. ;

Autres scénarios : centres de données, installations de support de transport ferroviaire, hôpitaux, écoles et autres lieux ayant des exigences élevées en matière de stabilité et de sécurité de l'alimentation électrique.

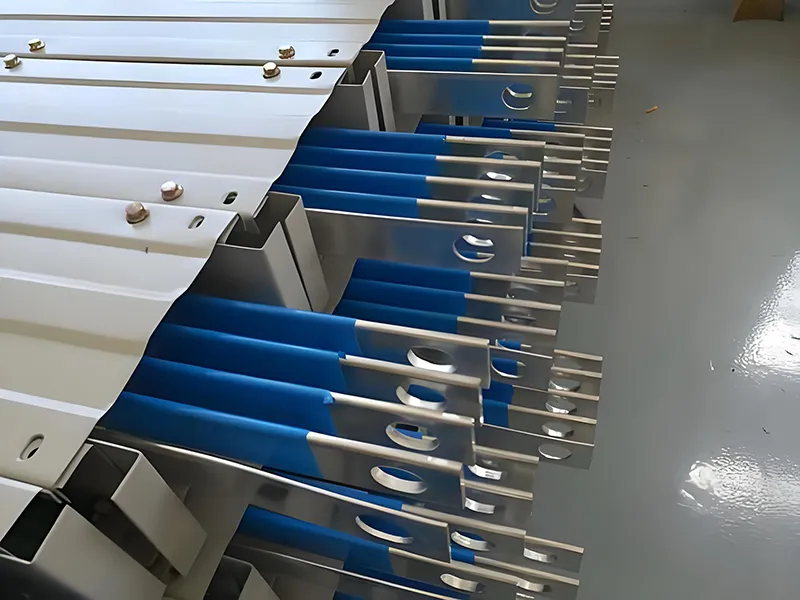

Structure du produit

Le produit est composé d'une unité conductrice, d'une unité de support d'isolation, d'une unité de boîtier et d'une unité de connexion. Il présente une structure compacte et rationnellement conçue :

Unité conductrice : barre omnibus en cuivre électrolytique de haute pureté, étamée pour une excellente conductivité et une perte de puissance réduite ;

Unité de support d'isolation : composants d'isolation en résine époxy à haute résistance, fournissant une isolation phase à phase pour garantir les performances d'isolation et améliorer la stabilité dynamique et thermique ;

Unité de boîtier : boîtier monobloc en acier ondulé laminé à froid, pulvérisé électrostatiquement pour prévenir la corrosion et la rouille, combinant résistance mécanique et dissipation thermique, tout en offrant également une protection de mise à la terre ;

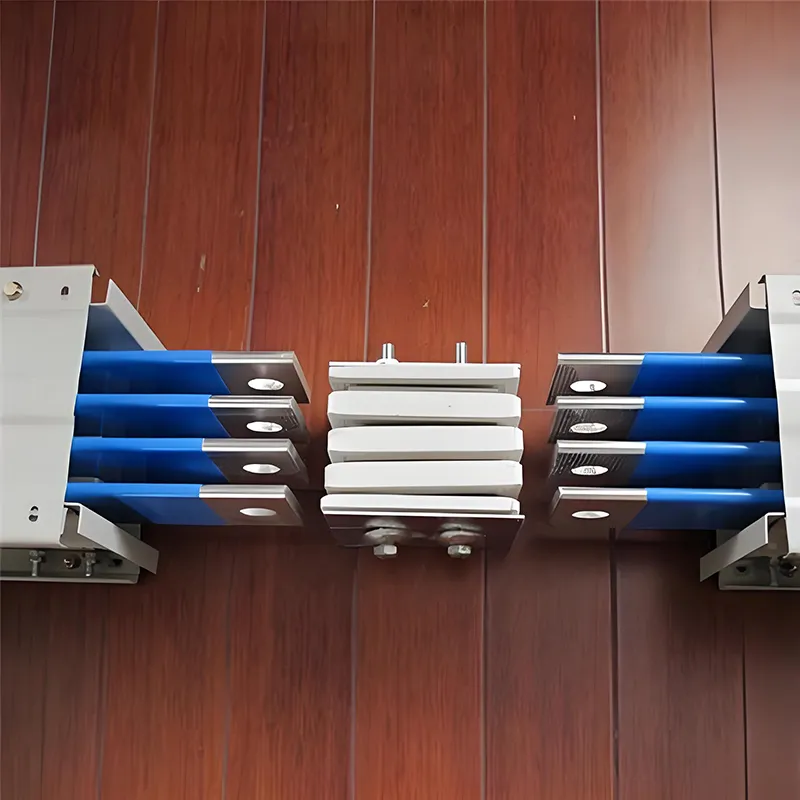

Unité de connexion : connecteurs automatiquement compensés et bornes de serrage à un seul boulon pour une connexion pratique et fiable, réduisant efficacement la résistance de contact.

Notes d'achat

1. Les produits peuvent être personnalisés en différentes longueurs et méthodes de câblage pour répondre aux besoins spécifiques des clients et aux exigences de câblage sur site.

2. Tous les produits sont accompagnés de rapports d'inspection de qualité complets et de certificats de conformité, supportant l'acceptation sur site.

3. Nous fournissons des services professionnels de conseils d'installation pour aider les clients à terminer l'installation et la mise en service, garantissant ainsi le fonctionnement normal du produit.

4. Nous disposons d’un système de service après-vente complet. Pour tout problème de qualité pendant la période de garantie du produit, nous répondrons rapidement et fournirons des services de réparation ou de remplacement.

5. Nous invitons les clients à nous contacter pour des demandes de renseignements, des visites sur place et pour discuter de questions d'achat. Nous nous engageons à vous fournir des produits et services de haute qualité !

FAQ

1. Quels matériaux sont utilisés pour les conducteurs d'une barre blindée de 2 000 A ?

Les conducteurs sont généralement constitués de barres omnibus en cuivre ou en aluminium à haute conductivité. Les jeux de barres en cuivre offrent une conductivité et une durabilité plus élevées, tandis que les jeux de barres en aluminium offrent une solution plus rentable pour les grands systèmes de distribution d'énergie.

2. Quels sont les avantages des systèmes de barres blindées isolées par air ?

Les systèmes de barres blindées isolées par air offrent plusieurs avantages :

• Capacité de charge de courant élevée

•Excellente dissipation thermique

•Installation modulaire et flexible

• Maintenance et extension faciles

• Espace d'installation réduit par rapport aux systèmes de câbles

3. Où une canalisation blindée isolée à l’air de 2 000 A est-elle couramment utilisée ?

Une barre blindée isolée à l'air de 2 000 A est largement utilisée dans :

• Usines de fabrication industrielle

•Centres de données

•Bâtiments commerciaux

•Centres commerciaux

• Hôpitaux

• Aéroports et pôles de transport

Il est idéal pour les installations nécessitant une distribution d’énergie stable et de grande capacité.

4. En quoi une conduite blindée isolée à l'air diffère-t-elle d'un système de câbles ?

Par rapport aux câbles d'alimentation traditionnels, les barres blindées isolées à l'air offrent :

• Capacité de courant plus élevée

•Meilleures performances thermiques

• Extension du système plus facile

•Connexions plus fiables

•Installation plus rapide pour les charges électriques importantes

5. Quelle est la plage de tension typique pour une canalisation blindée isolée à l'air de 2 000 A ?

La plupart des systèmes de barres blindées isolées par air de 2 000 A sont conçus pour la distribution basse tension, allant généralement de 380 V à 690 V, en fonction des exigences du projet et des normes électriques.

6. Une conduite blindée isolée à l’air de 2 000 A est-elle sûre pour un fonctionnement à long terme ?

Oui. Une barre blindée isolée à l'air de 2 000 A correctement conçue et installée comprend des enceintes de protection métalliques, des supports d'isolation et des systèmes de mise à la terre, garantissant un fonctionnement sûr et fiable sur de longues périodes de service.

7. Un système de barres blindées de 2 000 A peut-il être étendu à l'avenir ?

Oui. L’un des principaux avantages d’un système de barres blindées est sa conception modulaire. Des sections de barres blindées ou des unités de dérivation supplémentaires peuvent être ajoutées ultérieurement pour étendre le réseau de distribution électrique sans reconstruction majeure.
