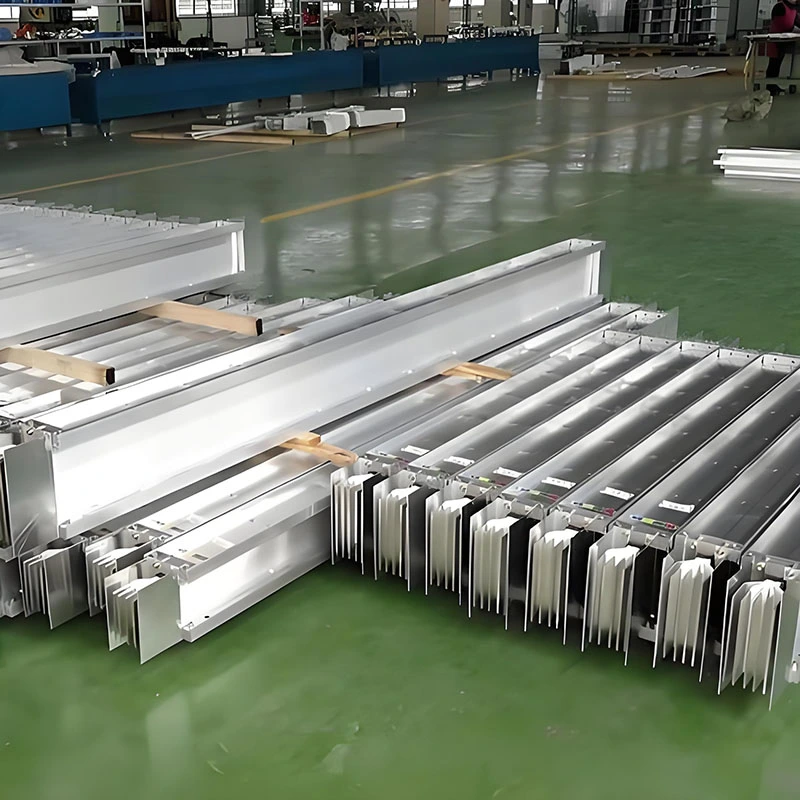

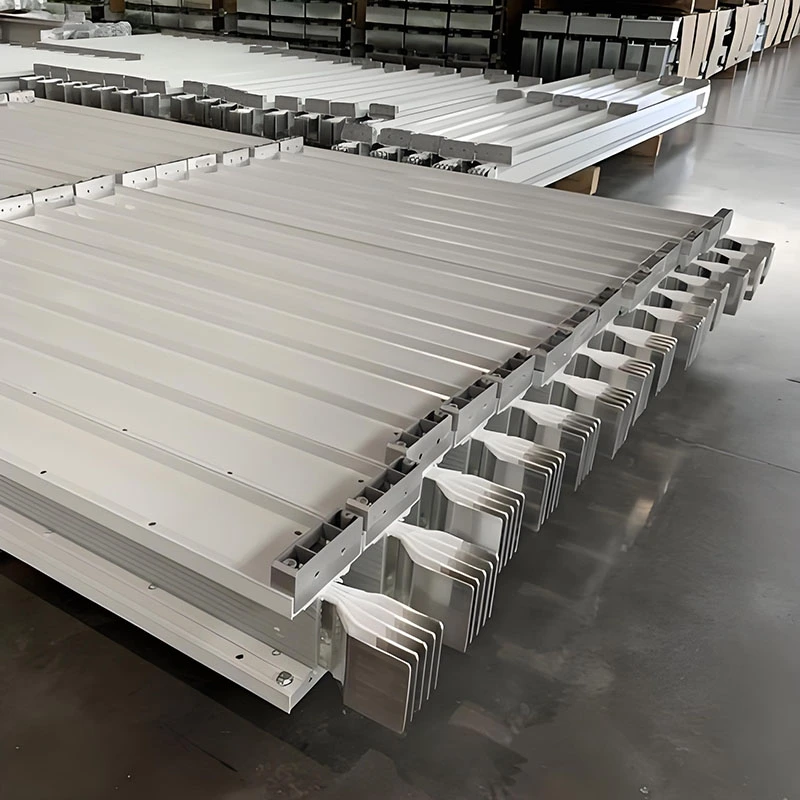

Busway fermé à courant moyen

En tant que fabricant et usine expérimenté de voies ferrées en Chine, Fenghua Electric intègre une technologie de production avancée et un contrôle de qualité strict pour fournir des systèmes de voies ferrées avec une efficacité, une durabilité et une sécurité élevées.

Les applications typiques incluent :

Distribution d'énergie pour atelier industriel

Bâtiments commerciaux et centres commerciaux

Transmission de puissance verticale pour immeubles de grande hauteur

Hôpitaux et centres de données

Infrastructures et grands équipements publics

Qu'est-ce qu'une conduite blindée fermée à courant moyen ?

La voie ferrée fermée à courant moyen Fenghua Electric est un système de distribution électrique modulaire conçu pour transmettre l'énergie électrique de niveau moyen en toute sécurité et efficacement. Il remplace les systèmes de câbles traditionnels en offrant une capacité de courant plus élevée, une meilleure dissipation thermique et une installation plus facile, ce qui le rend largement utilisé dans les réseaux de distribution d'énergie modernes.

Ce système convient aux systèmes triphasés AC à quatre ou cinq fils, avec une tension nominale jusqu'à 660 V et une fréquence de 50/60 Hz.

Types de produits de base

1. Conduit blindé à courant moyen isolé par air

▪Double isolation : lame d'air + blocs isolants époxy

▪Excellentes performances de dissipation thermique

▪Convient aux environnements secs et stables

▪Le boîtier ondulé améliore la résistance mécanique

2. Barre omnibus fermée à courant moyen, isolée et compacte

▪Entièrement fermé avec une isolation époxy ou polymère

▪ Peu encombrant et résistant à la poussière et à l'humidité

▪Matériaux ignifuges conformes à RoHS

▪Idéal pour les environnements à forte humidité ou à espace limité

Spécifications techniques : des normes rigoureuses forgent des performances exceptionnelles

Points forts du produit

Capacité exceptionnelle de résistance aux courts-circuits : comporte un boîtier construit en aluminium (ou en plaque d'acier à faible magnétique), qui atténue efficacement l'échauffement structurel causé par les courants de Foucault ou les courants de circulation. Cela réduit la température du boîtier de jeu de barres fermé, minimise la perte de puissance, augmente la capacité de transport de courant et atténue les forces électromagnétiques, garantissant ainsi une sécurité efficace du système en cas de défaut de court-circuit.

Conception d'amortissement des vibrations multicouche : utilise des connexions flexibles ou des sangles en cuivre tressées aux interfaces avec les transformateurs, les générateurs et les armoires de distribution ; des patins en caoutchouc sont insérés entre les sections du boîtier pour amortir les vibrations. Le corps de la canalisation préfabriquée est en outre équipé d'amortisseurs pour fournir un support élastique aux isolateurs et aux conducteurs, empêchant ainsi efficacement les dommages causés par les vibrations mécaniques et les ondes sismiques.

Efficacité de transfert de chaleur optimisée : la surface extérieure est recouverte d'une peinture gris clair pour minimiser l'absorption de la lumière visible, tandis que la surface intérieure est recouverte d'une peinture noire pour améliorer le rayonnement de la chaleur interne vers l'enceinte. Cette stratégie de double revêtement empêche également la décharge corona et améliore considérablement l'efficacité globale de la dissipation thermique.

Anti-condensation et résistance à la corrosion : des traversées murales sont installées aux traversées de murs pour isoler complètement les sections extérieures et intérieures du jeu de barres fermé, empêchant ainsi la condensation causée par les fluctuations de température. Pour les systèmes avec des courants ≥ 3 000 A, tous les joints subissent un placage d'argent pour empêcher la corrosion électrolytique, en particulier dans les environnements extérieurs côtiers ou dans les environnements présentant de graves risques de corrosion électrochimique, tout en réduisant simultanément la résistance de contact.

Surveillance intelligente de la température : des fenêtres d'observation scellées sont stratégiquement positionnées aux points de connexion entre le jeu de barres fermé et les transformateurs, les générateurs ou les armoires de distribution. Ces fenêtres permettent une mesure directe de la température à l'aide d'autocollants sensibles à la température ou de dispositifs d'imagerie thermique infrarouge lointain, permettant une surveillance en temps réel de l'état de fonctionnement du système de jeu de barres.

Installation pratique et maintenance à faible coût

Fenghua Electric Medium Current Enclosed Busway, en tant que fabricant et fournisseur chinois de confiance, offre une installation flexible et une maintenance facile, contribuant ainsi à réduire les coûts totaux du cycle de vie du projet.

Installation flexible : prend en charge le montage horizontal et vertical avec des supports dans les colonnes montantes électriques, les salles d'équipement ou sous les plafonds. Les joints de dilatation ondulés compensent la dilatation thermique et le tassement des fondations, garantissant une installation rapide et fiable.

Modulaire et convivial : assemblage rapide, ajustements d'itinéraire faciles et extension de capacité. Les unités enfichables sont dotées d'une prévention des erreurs de phase, tandis que les plaques de recouvrement standardisées garantissent une grande interchangeabilité sur tous les courants nominaux.

Maintenance simplifiée : les contrôles de routine se concentrent sur l'étanchéité des connecteurs et la protection du boîtier. Des problèmes mineurs tels qu’une chute d’isolation ou une surchauffe localisée peuvent être rapidement résolus, minimisant ainsi les temps d’arrêt et les coûts de maintenance.

Scénarios d'application

Principales lignes de distribution d'énergie pour les équipements électriques de moyenne à grande taille dans les ateliers industriels

Systèmes de distribution d'énergie au rez-de-chaussée dans les bâtiments commerciaux tels que les grands centres commerciaux et les complexes de bureaux

Colonnes verticales de transport d'énergie dans les immeubles de grande hauteur

Circuits d'alimentation électrique pour charges critiques dans les installations soumises à des exigences strictes en matière de stabilité de l'alimentation électrique, telles que les hôpitaux et les centres de données.

Améliorations du transport d'énergie pour les zones à charge moyenne dans le cadre de projets de rénovation d'installations industrielles plus anciennes

Guide de sélection : Répondre scientifiquement aux exigences du projet

Sélection de la valeur nominale du courant : sélectionnez la valeur nominale appropriée en fonction du courant de charge réel ; il est recommandé d'inclure une marge de 10 à 20 % pour répondre aux futurs besoins d'expansion de la capacité.

Sélection du type d'isolation : pour les environnements secs caractérisés par des températures ambiantes plus basses et des fluctuations de courant minimes, les types isolés par l'air sont le choix préféré ; pour les environnements avec un espace limité, une humidité élevée ou une accumulation importante de poussière, des types à isolation compacte sont recommandés.

Détermination de la classe de protection : pour les scénarios intérieurs standard, un indice IP40 est suffisant ; pour une utilisation en extérieur ou dans des environnements humides et poussiéreux, assurer un indice de protection d'au moins IP54 ; pour les environnements présentant des conditions corrosives spécifiques, des indices de protection plus élevés peuvent être personnalisés.

Considérations relatives aux matériaux des conducteurs : Pour les projets impliquant des charges élevées soutenues et des exigences strictes en matière de stabilité, les conducteurs en cuivre sont le choix préféré ; pour les projets avec des budgets limités et des fluctuations de charge minimes, des conducteurs en alliage d'aluminium peuvent être sélectionnés.

Pourquoi choisir Fenghua électrique ?

En tant que fabricant et fournisseur de voies ferrées de confiance en Chine, Fenghua Electric propose :

Plus de 20 ans d'expérience dans la fabrication d'équipements de distribution d'énergie

Certifié 3C, High-Tech Enterprise, notation de crédit AAA

Plus de 14 brevets garantissant une technologie avancée

Une équipe R&D solide pour des solutions personnalisées

Atelier de production intelligent de 2000㎡

Plusieurs lignes de production automatisées

MOQ flexible et livraison rapide

Projets éprouvés dans les secteurs industriel, commercial et énergétique

Nous nous engageons à fournir des solutions de transmission d’énergie sûres, efficaces et rentables aux clients du monde entier.

FAQ

1. À quoi sert une canalisation blindée fermée à courant moyen ?

Il est utilisé pour distribuer de l'énergie électrique de moyenne puissance dans les bâtiments et les installations industrielles, en remplacement des systèmes de câbles traditionnels.

2. Quelle est la différence entre les barres blindées et les câbles ?

Les systèmes de barres omnibus offrent une efficacité supérieure, une meilleure dissipation thermique, une installation plus facile et un fonctionnement plus sûr par rapport aux câbles.

3. Comment choisir le bon courant nominal ?

Sélectionnez en fonction de votre demande de charge et ajoutez une marge de sécurité de 10 à 20 % pour une expansion future.

4. La voie ferrée peut-elle être personnalisée ?

Oui, Fenghua Electric propose une personnalisation complète, y compris la taille, le courant nominal, le matériau et le niveau de protection.

5. Est-il adapté à une utilisation en extérieur ?

Oui, avec un indice de protection IP54 ou supérieur, il peut être utilisé en extérieur ou dans des environnements difficiles.

6. Quels matériaux sont utilisés pour les conducteurs ?

Le cuivre et l'aluminium sont tous deux disponibles en fonction des exigences de performances et de budget.

7. Quelle est la durée de vie ?

Avec une installation et un entretien appropriés, le système peut fonctionner de manière fiable pendant plus de 20 ans.

8. Quel service après-vente fournissez-vous ?

Nous offrons une garantie de 2 ans, une assistance technique à vie et un service de réponse rapide dans les 24 à 48 heures.
